DISPOSIÇÃO INTRODUZIDA EM COLHEITADEIRA DE CEREAIS COM TUBO DEBULHADOR SEM PENEIRAS AUTO PROPELIDO

Classificação IPC

Resumo técnico

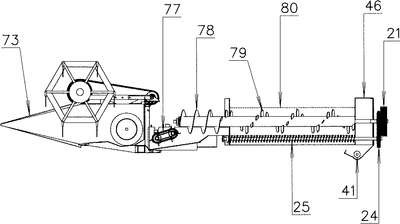

DISPOSIÇÃO INTRODUZIDA EMCOLHEITADEIRA DE CEREAIS COM TUBO DEBULHADOR SEM PENEIRAS AUTOPROPELIDO.Refere-se a Patente de Modelo de Utilidade daDisposição Introduzida em Colheitadeira de Cereais com Tubo Debulhado Sem PeneirasAuto propelido com a finalidade de quebrar, debulhar e separar os grãos da palha eliminandoas peneiras utilizadas nas colheitadeiras existentes, alterando o sistema de sopro por sucção. Aplataforma de colheita ( 73 ) é responsável por cortar e coletar o produto, conduzindo a doishelicoides, um direito ( 74 ) e um esquerdo ( 75 ), que transportam o produto à boca de entrada( 76 ). Na boca de entrada ( 76 ), existe uma corrente do tipo esteira ( 77 ), que recolhe oproduto, empurrando-o para cima do helicoide de resgate ( 78 ). O helicoide de resgate ( 78 )transporta o produto até o debulhador ( 79 ). O debulhador ( 79 ) consiste de um eixo com umsistema de pinos em disposição helicoidal, que debulham o produto, separando os grãos dapalha, transportando-os até a caixa de limpeza ( 46 ). Os grãos separados da palha, por seremmenores e mais pesados, caem através do tubo perfurado ( 80 ), depositando-se sobre oshelicoides ( 25 ) e ( 29 ), situados na parte de baixo do tubo perfurado ( 80 ). Os helicoides( 25 ) e ( 29 ), em seu movimento de rotação, transportam o grão e a palha fina, levando-os àcaixa de limpeza ( 46 ). O acionamento do helicoide ( 25 ) e do helicoide ( 29 ) de transportede grãos ocorre a partir a polia ( 24 ). Na outra extremidade do helicoide ( 25 ) de transportede grãos, existe uma engrenagem dentada ( 26 ), que através de uma corrente ( 27 ) aciona aengrenagem dentada ( 28 ), fixada na extremidade do helicoide ( 29 ) de transporte de grãos.Petição 870160051093,
