DISPOSIÇÃO CONSTRUTIVA APLICADA A UM SISTEMA DE INJEÇÃO DE FINOS EM FORNOS ROTATIVOS

Classificação IPC

Resumo técnico

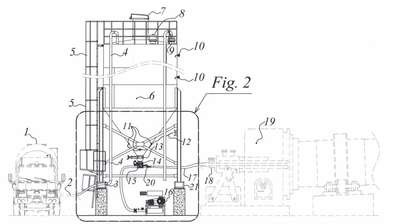

DISPOSIÇÃO CONSTRUTIVA APLICADA A UM SISTEMA DE INJEÇÃO DE FINOS EM FORNOS ROTATIVOS. Compreende o presente relatório descritivo a patente de invenção a um sistema de injeção de finos que conjuga a função de armazenar e injetar os finos sólidos de pequena granulometria de qualquer natureza em fornos rotativos, é basicamente constituído de caminhão silo com um compressor (1), mangote de descarga (2), engate rápido (3),tubulação de alimentação (4),escada de marinheiro (5), silo de armazenamento (6),silotop (7), sensor de nível (8), válvula de alívio (9), sensor de nível rotativo (10), vibrofluidizador (11), tubulação de ar comprimido (12), guilhotina (13), válvula rotativa (14), venturi (15), soprador (16), mangote de injeção (17), queimador (18), forno rotativo (19),despressurização da válvula rotativa (20), célula de carga (21). O silo de armazenamento (6) é dotado no cone de: guilhotina (13) para estanqueamento dos finos em caso de manutenção da injeção. Abaixo da guilhotina (13) esta instalado a válvula rotativa (14), que faz a dosagem da taxa de injeção no forno. A célula de carga (18) informa que a quantidade de material dentro do silo de armazenamento (6) e a taxa de injeção. Os vibrofluidizadores (11) fluidizam e auxiliam no escoamento dos finos. A válvula rotativa (14) dosa a quantidade de material que deverá ser injetado. O venturi (15) forma a pressão negativa para o transporte dos finos. O soprador (21) gera o ar no mangote de injeção (17) ou tubulação rígida para o transporte dos finos até o queimador (18) do forno rotativo (19) para combustão.
