DISPOSIÇÃO CONSTRUTIVA APLICADA A UM SISTEMA DE INJEÇÃO DE FINOS EM FORNOS ROTATIVOS

Classificação IPC

Resumo técnico

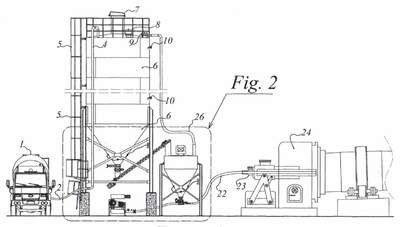

DISPOSIÇÃO CONSTRUTIVA APLICADA A UM SISTEMA DE INJEÇÃO DE FINOS EM FORNOS ROTATIVOS. Compreende o presente relatório descritivo a Patente de Invenção a um sistema de injeção de finos, que conjuga a função de armazenar e injetar os finos sólidos de pequena granulometria de qualquer natureza em fornos rotativos, é basicamente constituído de caminhão silo com compressor (1), mangote de descarga (2), engate rápido (3), tubulação de alimentação (4), escada de marinheiro (5), silo de armazenamento (6), silotop (7), sensor de nível (8) válvula de alívio (9), sensor de nível rotativo (10), vibrofluidizador (11), tubulação de ar comprimido (12), guilhotina (13), válvula pneumática (14), rosca transportadora (15), silo de pesagem (16), filtro de despressurização (17), célula de carga (18), válvula rotativa (19), despressurização da válvula rotativa (25), despressurização do silo de pesagem (26), venturi (20), soprador (21), mangote de injeção (22). O silo de armazenamento (6) é dotado no cone de: guilhotina (13), para estaqueamento, válvula pneumática (14) e rosca transportadora (15) fazem o abastecimento do silo de pesagem (16). O silo de pesagem (16) é equipado com filtro de despressurização (17), célula de carga (18) que informa a quantidade de material injetado e dentro do silo de pesagem (16), despressurização do silo de pesagem (26), vibrofluidizadores (11) para fluidizar os finos e auxiliar na injeção, tubulação de ar comprimido (12), válvula rotativa (19) para dosar a quantidade de material que deverá ser injetado, despressurização da válvula rotativa (25), venturi (20) para transporte dos finos, soprador (21) para geração de ar e mangote de injeção (22) ou tubulação rígida até o queimador (23) do forno rotativo (24) para combustão.
