SISTEMA TEMPORIZADOR APERFEIÇOADO DE DUCHAS DE CHUVEIROS INSTALADOS EM BANHEIROS COLETIVOS

Classificação IPC

Resumo técnico

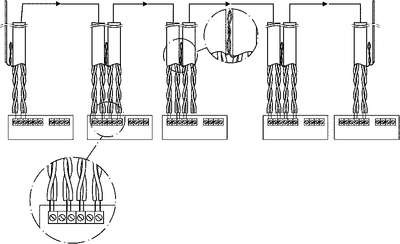

SISTEMA TEMPORIZADOR APERFEIÇOADO DE DUCHAS DE CHUVEIROS INSTALADOSEM BANHEIROS COLETIVOS Mais precisamente trata de sistema temporizador aperfeiçoado (1) de duchas (D) dechuveiros instalados em boxs (B) de banheiros coletivos (BC), do tipo instalados emacademias, clubes, rodoviárias, postos de gasolina, hotéis de estradas; cada ducha(D) prevê uma válvula solenoide (2) que é acionada por cabo; dito sistematemporizador (1) compreende programa específico (PC) idealizado para a coordenaçãodo gerenciador (5) de terminais (4) ou servos que liberam por meio físico, ou seja,através de cabo a liberação da água em tempo pré- programado (tp) e realização dobanho, sendo que ditos dispositivos (4) e (5) são interligados por meio de uma rede decomunicação (RM) do tipo RS485 e compreendem equipamentos únicos configuradoscom endereços próprios (ep1), (ep2), (ep3), etc., tais como, IP, Mac address, entreoutros, para a identificação na rede de comunicação (RM) do funcionamentoindividualizado; ditos endereços (ep1)/(ep2)/(ep3), etc. são configurados através dechaves e jumper existentes nas placas eletrônicas (P2) e (P3) do gerenciador (5) ecada terminal (4), o qual, por sua vez, prevê painel (Pn) provido de teclado (Tc),indicadores visuais (6) configurados por meios luminosos, além de indicador sonoro(7) compreendido pela previsão de um buzzer; cada terminal (4) é instaladoindividualmente em respectivo box (B) e em alcance do usuário, enquanto que ogerenciador (5) é instalado no mesmo ambiente que compõe o conjunto de boxes (B),porém, fora do alcance do usuário.
