CAIXA DE DESCARGA SEPARADA OU ACOPLADA A VASOS SANITÁRIOS COM USO DE ÁGUAS SERVIDAS POR GRAVIDADE E OU VENTILAÇÃO NATURAL PERMANENTE

Classificação IPC

Resumo técnico

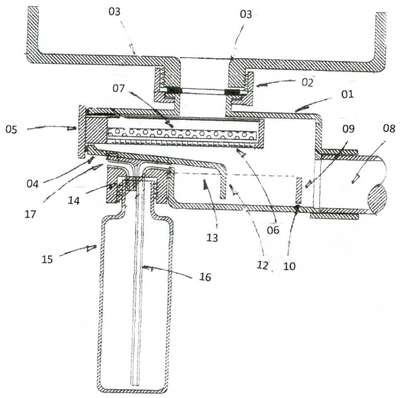

CAIXA DE DESCARGA SEPARADA OU ACOPLADA A VASOS SANITARIOS COM USO DE AGUAS SERVIDAS POR GRAVIDADE E OU VENTILAÇÃO NATURAL PERMANENTE, pertencente ao setor técnico MECANICA DOS FLUIDOS, compreendendo alternativas de produção visando a todas as classes de poder aquisitivo. As três figuras iniciais mostram as alternativas que precedem a entrada de aguas servidas no interior da caixa de descarga com filtros para materiais particulados descartáveis e dosadores de produto desinfetante. As figuras subsequentes mostram alternativas de produção de caixas separadas e embutidas na parede, com acionamento frontal pela própria tampa do vaso sanitário pelo usuário, com restrição da quantidade de agua liberada proporcional a força aplicada sobre a tampa. Outra alternativa é usar o próprio tubo de conexão com maior área de secção transversal para substituir o reservatório (A) para uso imediato e reservatório (B) para uso posterior com baixo custo de produção visando as classes de menor poder aquisitivo. Em locais carentes de espaço físico foi idealizada a caixa de descarga (A) com os respectivos reservatórios (B) interligados ou separados com tubos de ligação flexíveis. Um dosador para produto desinfetante é alternativa para ser adicionada no interior do reservatório (A) da caixa acoplada e constitui a ultima figura deste certificado de adição. Os dois parágrafos finais descrevem um sistema mecatrônico para controle de aguas de consumo, e consta de sensor a laser ligado a sensor de pressão por chip/wireless que recebe informações do nível de agua e pressão no interior do reservatório (A) e é previamente programado para abrir e fechar a torneira do lavatório provida de sensor de presença.
