SISTEMA E DISPOSITIVOS PARA USO DE EFLUENTES DE LAVATORIO E OU VENTILAÇÃO NATURAL INTERNA EM VASOS SANITARIOS AFASTADOS DE CAIXA DE DESCARGA OU VÁLVULA DE PASSAGEM

Classificação IPC

Resumo técnico

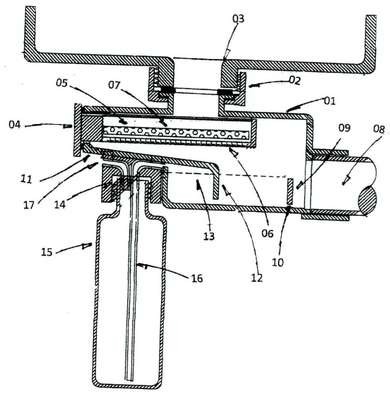

SISTEMA E DISPOSITIVOS PARA USO DE EFLUENTES DE LAVATOR1O E OU VENTILAÇÃO NATURAL INTERNA EM VASOS SANITARIOS AFASTADOS DE CAIXA DE DESCARGA OU VÁLVULA DE PASSAGEM, destinados a redução de consumo de agua em vasos sanitários instalados com mecanismos de descarga por válvula de passagem "válvula hidra" ou caixa de descarga afastada do vaso sanitário com uso de efluentes de lavatório ou ventilação natural partindo do vasa sanitário por tubo independente para o meio externo ou otimizando por ambas, e complementadas por dosador automático para produtos desinfetantes ou aromatizantes. A figura 01/O5 mostra efluentes de lavatórios penetrando em recipiente tubular provido de filtro descartável dosador automático de produto desinfetante e saída de líquidos precedidos de vertedor para ligação direta para o vaso sanitário otimizando por conexão a tubulação para ventilação par o meio externo com possibilidade de ligação ao sistema mecatrônico composto por exaustor comandado por sensor de presença próximo do vaso sanitário. Uma alternativa para materiais particulados descartável narrado no paragrafo auuterior consta da própria tampa do recipiente de produto desinfetante provido de aba lateral arruela vedante e uma pluralidade de furos na extremidade inferior que inserido na entrada de efluentes quando provido de rebaixo serve como filtro para materiais particulados e posteriormente descartáveis juntamente corn o recipiente e recicláveis. Todas as formas e dimensões devem adequar-se a ambas as utilidades descritas.
