VÁLVULA DE RETENÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

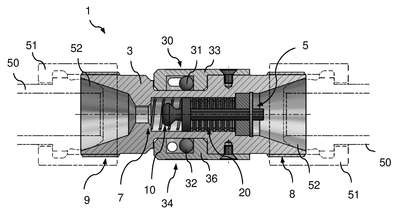

VÁLVULA DE RETENÇÃO. A presente invenção se refere a uma válvula de retenção para instalação em uma tubulação, em particular em uma tubulação de uma instalação nuclear, tal como uma instalação de energia nuclear, ou em um reator químico convencional e em uma instalação de energia convencional, para parar um fluxo de fluido através da tubulação no caso de uma falha operacional. A válvula compreende um alojamento de válvula incluindo um canal de fluxo que passa através do alojamento de válvula, e um membro de fechamento arranjado pelo menos parcialmente no canal de fluxo e que pode ser transferido de modo reversível entre uma posição aberta e uma posição fechada tal como para abrir ou fechar o canal de fluxo através do alojamento de válvula. A válvula adicionalmente compreende conjunto de mola de acionamento acoplado em modo de operação ao membro de fechamento e disposto no canal de fluxo de modo a estar em contato direto com um fluido que flui através do canal de fluxo durante a operação, em que o conjunto de mola compreende um material com memória de forma e é configurado para alterar sua forma ao atingir ou exceder uma temperatura de comutação devido ao aquecimento pelo fluido, transferindo assim o membro de fechamento a partir da posição aberta para a posição fechada, em que o conjunto de mola de acionamento compreende uma pilha de arruelas em estrela, cada uma das quais compreende um anel de arruela e uma pluralidade de braços de mola que se estendem em uma maneira em forma de estrela radialmente para fora a partir do anel de arruela.
