BLOCO DE VÁLVULAS PARA UM SISTEMA DE DISTRIBUIÇÃO PIGÁVEL E/OU CONDUTOR DE ESTADO SÓLIDO E SISTEMA DE LINHAS DE DISTRIBUIÇÃO

Classificação IPC

Resumo técnico

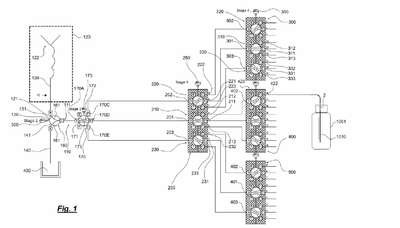

BLOCO DE VÁLVULAS PARA UM SISTEMA DE DISTRIBUIÇÃO PIGÁVEL E/OU CONDUTOR DE ESTADO SÓLIDO E SISTEMA DE LINHAS DE DISTRIBUIÇÃO. Um bloco de válvulas (2, 200, 300, 400, 500) para um sistema de distribuição (100) pigável e/ou condutor de estado sólido de uma planta de processo, como uma usina nuclear, que compreende ao menos duas válvulas de controle de rotação, como uma válvula esfera (11, 11a, 11b, 11c, 11d, 21a, 21b), uma válvula macho ou similar, em que as válvulas de controle de rotação compreendem, cada uma, ao menos uma entrada de linha (A) e, cada uma, ao menos uma saída de linha (C, D, E), e, cada uma, um membro de controle rotativo (13, 23) com ao menos um canal de passagem (15c, 15d, 15e, 25), em que, em uma posição de abertura do membro de controle, a entrada de linha (A) é conectada à saída de linha (C, D, E) por meio do canal de passagem (15c, 15d, 15e, 25) e em que, em uma posição de fechamento, o membro de controle (13, 23) separa a entrada de linha (A) da saída de linha (C, D, E), em que as ao menos duas válvulas de controle de rotação são conectadas rotacionalmente em torno do mesmo eixo de rotação (R) e os membros de controle (13, 23) das ao menos duas válvulas de controle de rotação são conectados entre si de forma rotacionalmente fixa e em que o canal de passagem (15c, 15d, 15e, 25) da primeira válvula de controle de rotação é deslocado em relação ao canal de passagem (15c, 15d, 15e, 25) da segunda válvula de controle de rotação, preferencialmente em um plano paralelo no sentido axial (L) do eixo de rotação (R).
