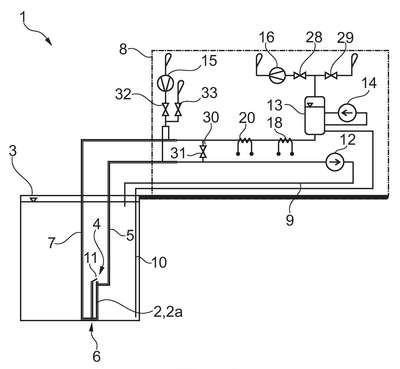

Patente de Invenção DISPOSITIVO PARA DETERMINAÇÃO CALORIMÉTRICA DO DECAIMENTO DA POTÊNCIA TÉRMICA DE ELEMENTOS COMBUSTÍVEIS de KERNKRAFTWERK GÖSGEN-DÄNIKEN AG — IPC G01K 17/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO PARA DETERMINAÇÃO CALORIMÉTRICA DO DECAIMENTO DA POTÊNCIA TÉRMICA DE ELEMENTOS COMBUSTÍVEIS. É descrito um dispositivo para a determinação calorimétrica de potência térmica de decomposição de elementos combustíveis, compreendendo: um alojamento de calorímetro (2) em um tanque de refrigerante (3), tendo uma coluna de calorímetro vertical (2a) para receber um elemento combustível e uma entrada de refrigerante (6, 34, 40) e uma saída de refrigerante (4, 38), a coluna (2a) tendo uma extremidade superior (37) com uma abertura para introdução e remoção do elemento combustível na coluna (2a); um sistema de linhas tendo pelo menos uma linha de remoção (5) e uma linha de alimentação de refrigerante (7); uma bomba de alimentação (12) na linha de remoção (5), para gerar um fluxo de refrigerante na coluna (2a) da entrada para a saída de refrigerante; um medidor de fluxo (24) na saída (4, 38) ou na linha de remoção (5) para determinar a quantidade de refrigerante saindo da coluna (2a); um primeiro medidor de temperatura (21) na entrada (6, 34, 40) ou na linha (7) para determinar a temperatura do refrigerante alimentado para a coluna (2a); um segundo medidor de temperatura (23) na saída (4, 38) ou na linha (5) para determinar a temperatura do refrigerante saindo da coluna (2a); e uma tampa (11) fechando a abertura superior da coluna, selada sobre referida abertura superior por uma pressão negativa gerada na coluna (2a) pela bomba de alimentação (12). (Fig. 1).
