Patente de Invenção SUPORTE DE CABINE de SUMITOMO RIKO COMPANY LIMITED — IPC B62D 24/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

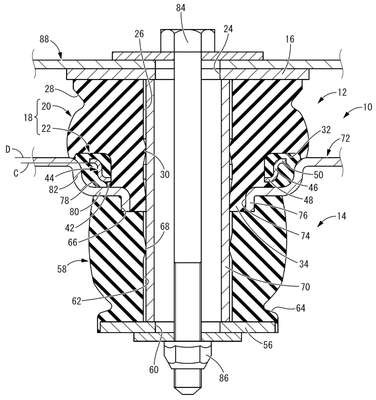

SUPORTE DE CABINE. A presente invenção refere-se a um suporte de cabine que possui uma nova estrutura e que permite que uma constante de mola alta seja configurada em uma direção de torção, enquanto suprime um aumento na constante de mola na direção axial e na direção perpendicular axial. Um suporte de cabine 10 compreende um suporte superior 12 e um suporte inferior 14 montados com um primeiro elemento de veículo 72 retido entre os mesmos, e deve ser fixado a um segundo elemento de veículo 84 por meio de eixos de fixação 70. 80 inseridos no suporte superior 12 e no suporte inferior 14. Uma parte de inserção de borracha 34, que se estende entre o primeiro elemento de veículo 72 e o eixo de fixação 70 em uma direção radial, é fornecida na extremidade inferior de um corpo elástico 18 que constitui o suporte superior 12. Um elemento de reforço 44 que possui uma parte cilíndrica 46 que se estende na direção axial é fixado, em um estado embutido, à parte inferior do corpo elástico 18. O elemento de reforço 44 é disposto para longe e para cima da parte de inserção de borracha 34.
