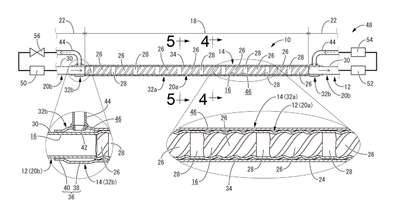

Patente de Invenção TUBO DUPLO PARA TROCA DE CALOR de SUMITOMO RIKO COMPANY LIMITED — IPC F28D 7/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Um tubo duplo 10 para troca de calor no qual um tubo interno 12 é inserido em um tubo externo 14 para viabilizar a troca de calor entre um fluido que flui através de um caminho de fluxo interno 16 no tubo interno 12 e um caminho de fluxo externo 46 entre o tubo interno 12 e o tubo externo 14. Em uma porção de tubo reta que se estende linearmente em uma direção longitudinal do tubo, uma parede de tubo 20a do tubo interno tem uma pluralidade de porções convexas 24 em uma direção circunferencial de modo a formar um formato de seção transversal côncava/convexa, e na parede de tubo 20a do tubo interno 12, uma porção de parede de tubo inclinada 26 cuja porção convexa 24 se estende em espiral na direção longitudinal do tubo e uma porção de parede de tubo geradora de turbulência 28 cuja porção convexa 24 tem um ângulo de avanço diferente daquele da porção de parede de tubo inclinada 26 são formadas em série na direção longitudinal do tubo.
