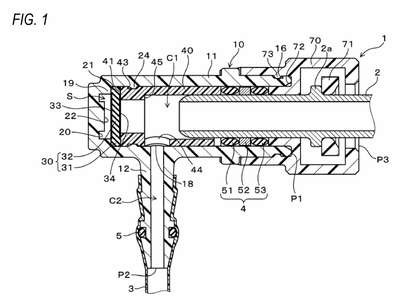

Patente de Invenção CONECTOR E MÉTODO DE FABRICAÇÃO DE CONECTOR de SUMITOMO RIKO COMPANY LIMITED — IPC F02M 37/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONECTOR E MÉTODO DE FABRICAÇÃO DE CONECTOR. A presente invenção refere-se a um conector (1) que compreende: um corpo de alojamento (10); um membro de pressionamento (40); e um filme elástico (30). O corpo de alojamento (10) tem uma primeira porção cilíndrica com fundo (11) que tem uma primeira abertura (P1) e uma superfície de assentamento anular de alojamento (21) provida na primeira porção cilíndrica (11) em uma posição próxima da extremidade do lado oposto da primeira abertura (P1). O membro de pressionamento (40) tem uma superfície de assentamento anular de membro de pressionamento (41) que tem uma forma cilíndrica e está provida na extremidade no lado oposto da abertura (P1) em um estado preso ao interior da primeira porção cilíndrica (11). O filme elástico (30) é sanduichado entre a superfície de assentamento anular de alojamento (21) e a superfície de assentamento anular de membro de pressionamento (41), é uma superfície que recebe pressão de um fluido que flui através do interior da primeira porção cilíndrica (11) e deforma em um modo defletido de acordo com a pressão do fluido que flui através do interior da primeira porção cilíndrica (11).
