Patente de Invenção SUPORTE DE MANCAL, SUSPENSÃO DE EIXO DE RODA, VEÍCULO, E, MÉTODO PARA FABRICAR UM COLAR DE FIXAÇÃO DE TIRANTE de VDL WEWELER B.V. — IPC B60G 11/46. Figura publicada pelo INPI na Revista da Propriedade Industrial.

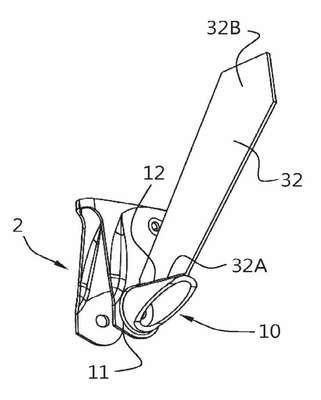

SUPORTE DE MANCAL, SUSPENSÃO DE EIXO DE RODA, VEÍCULO, E, MÉTODO PARA FABRICAR UM COLAR DE FIXAÇÃO DE TIRANTE. Um suporte de mancal a ser fixado a um chassi compreende um par de placas laterais opostas que são espaçadas para receber entre elas uma extremidade dianteira de um braço de arraste. As placas laterais têm aberturas alinhadas para passar por um parafuso articulado para montar pivotalmente a extremidade dianteira do braço de arraste no suporte de mancal. O suporte de mancal é provido sobre uma placa lateral com um colar de fixação de tirante, que tem sobre uma extremidade uma base que é posicionada contra a placa lateral. O colar de fixação de tirante também possui uma estrutura de projeção que se estende da base. A estrutura de projeção tem um lado voltado para o chassi, provendo uma superfície de fixação para uma viga de tirante. A base é uma base anular posicionada sobre a placa lateral de modo a circundar a abertura para o parafuso articulado. A base anular é soldada à placa lateral sobre um contorno externo da base anular.
