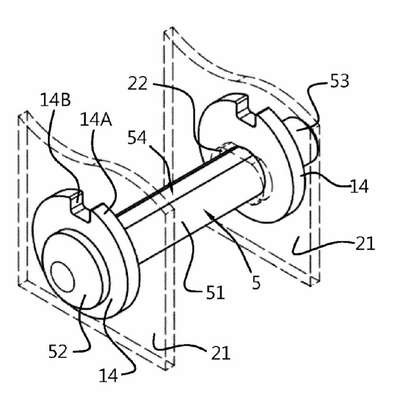

Patente de Invenção CONJUNTO DE ROLAMENTO DE SUSPENSÃO DE EIXO DE RODA, SUSPENSÃO DE EIXO DE RODA, E, VEÍCULO de VDL WEWELER B.V. — IPC B60G 11/46. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE ROLAMENTO DE SUSPENSÃO DE EIXO DE RODA, SUSPENSÃO DE EIXO DE RODA, E, VEÍCULO. Um conjunto de rolamento de suspensão de eixo de roda é adaptado para acoplar um braço oscilante tendo um olhal a um chassi de veículo, o conjunto compreendendo um parafuso de pivô, um suporte de mancal com placas laterais espaçadas tendo furos alongados para o parafuso de pivô e um disco excêntrico para ajuste da posição do parafuso de pivô nos furos alongados. O disco excêntrico é rotativo em relação ao parafuso de pivô. Saliências engatam o contorno externo do disco excêntrico, de tal modo que um acionamento por came seja provido no qual um ajuste rotacional do disco excêntrico em torno do parafuso de pivô induz um ajuste translacional do eixo de parafuso nos furos alongados. O eixo do parafuso de pivô é provido com uma superfície de encosto plana que se estende pelo menos parcialmente ao longo de um comprimento do eixo, e está montada com a dita superfície de encosto em pelo menos um dos furos alongados, e com a superfície de encosto paralela à superfície de borda superior e inferior do pelo menos um furo alongado, O eixo do parafuso de pivô está confinado entre as superfícies de bordas superior e inferior de pelo menos um dos furos alongados, de tal modo que um movimento substancial do parafuso de pivô em uma direção perpendicular à direção de ajuste seja evitado.
