ELEVADOR DE EIXO PARA UMA SUSPENSÃO DE EIXO DE RODA DE MOLA PNEUMÁTICA DE UM VEÍCULO UTILITÁRIO, SUSPENSÃO DE EIXO DE RODA PARA UM VEÍCULO UTILITÁRIO, VEÍCULO, E, MÉTODO PARA MONTAR UM ELEVADOR DE EIXO EM UMA SUSPENSÃO DE EIXO DE RODA EXISTENTE
Patente de Invenção ELEVADOR DE EIXO PARA UMA SUSPENSÃO DE EIXO DE RODA DE MOLA PNEUMÁTICA DE UM VEÍCULO UTILITÁRIO, SUSPENSÃO DE EIXO DE RODA PARA UM VEÍCULO UTILITÁRIO, VEÍCULO, E, MÉTODO PARA MONTAR UM ELEVADOR DE EIXO EM UMA SUSPENSÃO DE EIXO DE RODA EXISTENTE de VDL WEWELER B.V. — IPC B60G 17/005. Figura publicada pelo INPI na Revista da Propriedade Industrial.

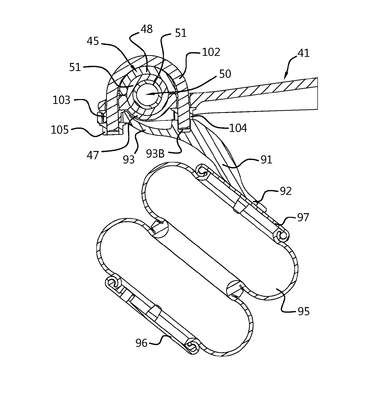

ELEVADOR DE EIXO PARA UMA SUSPENSÃO DE EIXO DE RODA DE MOLA PNEUMÁTICA DE UM VEÍCULO UTILITÁRIO, SUSPENSÃO DE EIXO DE RODA PARA UM VEÍCULO UTILITÁRIO, VEÍCULO, E, MÉTODO PARA MONTAR UM ELEVADOR DE EIXO EM UMA SUSPENSÃO DE EIXO DE RODA EXISTENTE. Um elevador de eixo para uma suspensão de eixo de roda de mola pneumática compreende uma alavanca rígida (91) e um atuador (95) tendo extremidades opostas (96, 97). Uma das ditas extremidades opostas (96) do atuador (95) é suportada por uma estrutura de suporte, e a outra das ditas extremidades opostas (97) do atuador (95) é ligada a uma porção de montagem de atuador (92) na alavanca (91). Distante da porção de montagem de atuador (92), a alavanca (91) tem uma porção de montagem de braço de arraste (93) adaptada para ser rigidamente ligada a uma estrutura de extremidade pivotante (45) de um braço de arraste da suspensão de eixo de roda de modo a transferir um momento rotacional na estrutura de extremidade pivotante (45) do braço de arraste, que aciona um movimento de elevação do braço de arraste.
