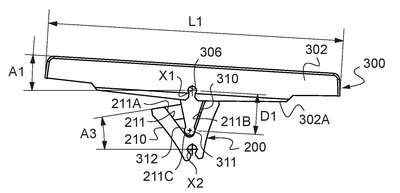

Patente de Invenção INTERRUPTOR ELÉTRICO COM BOTÃO DE CONTROLE DE INCLINAÇÃO — IPC H01H 23/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
INTERRUPTOR ELÉTRICO COM BOTÃO DE CONTROLE DE INCLINAÇÃO. A invenção se refere a um interruptor que compreende um botão de controle (300) adaptado para inclinar por um primeiro ângulo (A1) em torno de um primeiro eixo de rotação (X1), uma parte de inclinação (200) localizada sob o botão de controle, adaptada para inclinar em torno de um segundo eixo de rotação (X2), a partir de um segundo ângulo (A3) maior do que o referido primeiro ângulo, um braço (310) que se estende a partir do botão de controle na direção da referida parte de inclinação e que compreende uma extremidade livre (311) provida de uma superfície de deslizamento (312) e uma superfície de came (211) transportada pela parte de inclinação. De acordo com a invenção, a superfície de came tem duas seções (211A, 211B) formando um ângulo entre 0 e 60 graus, na qual a referida superfície deslizante do braço desliza quando o botão de controle é inclinado pelo referido primeiro ângulo para causar inclinação da referida parte de inclinação pelo referido segundo ângulo.
