Patente de Invenção TERMINAL DE CONEXÃO AUTOMÁTICA COMPREENDENDO DUAS ZONAS DE CONTATO E MECANISMO DE COMUTAÇÃO ASSOCIADO — IPC H01R 11/05. Figura publicada pelo INPI na Revista da Propriedade Industrial.

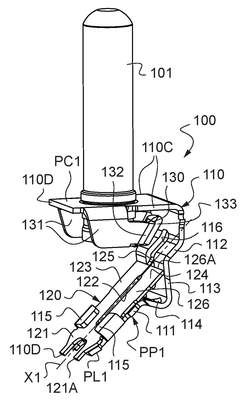

TERMINAL DE CONEXÃO AUTOMÁTICA COMPREENDENDO DUAS ZONAS DE CONTATO E MECANISMO DE COMUTAÇÃO ASSOCIADO. A presente invenção refere-se a um terminal de conexão automática (100; 200; 300) compreendendo uma tira de metal (110; 210; 310) tendo duas partes (111, 112; 211, 212; 311, 312) conectadas por uma ponte (113; 213 ; 313) e um feixe de molas (120; 220; 320) que se estende paralelamente a uma primeira (111; 211; 311) das ditas duas partes da tira de metal e em linha com a ponte, uma abertura (114; 214; 314) sendo fornecida na ponte de modo a permitir que um fio condutor (1) passe para uma localização de inserção (L1; L2; L3), uma parte do qual está localizada entre o feixe de molas e uma segunda (112; 212; 312) das ditas duas partes da tira de metal, a dita segunda parte da tira de metal formando uma projeção (112A; 212A; 312A) no topo da qual há uma primeira zona de contato elétrico (Z1; Z2; Z3) entre a tira de metal e o fio condutor, contra a qual a zona de contato a dito feixe de molas é adequada para fixar o dito fio condutor quando este último é inserido através da dita abertura no terminal de conexão. De acordo com a invenção, a dita tira de metal forma, oposta à dita segunda parte da tira de metal, uma parede (130; 230; 330) que se estende pelo menos parcialmente até a localização de inserção (L1; L2; L3) do fio condutor, de modo a fornecer uma segunda zona de contato elétrico (Z4; Z5; Z6) entre a tira de metal e o fio condutor, zona essa separada da primeira zona de contato.
