MÉTODO, SISTEMA, APARELHO E DISPOSITIVO ELETRÔNICO PARA MONITORAR A QUALIDADE DE UMA REDE ELÉTRICA EXTERNA DE ALTA FREQUÊNCIA, E, MEIO DE ARMAZENAMENTO LEGÍVEL POR COMPUTADOR

Classificação IPC

Prioridades unionistas

Resumo técnico

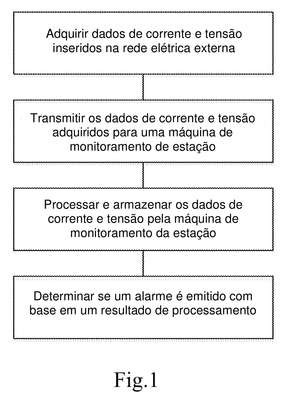

MÉTODO, SISTEMA, APARELHO E DISPOSITIVO ELETRÔNICO PARA MONITORAR A QUALIDADE DE UMA REDE ELÉTRICA EXTERNA DE ALTA FREQUÊNCIA, E, MEIO DE ARMAZENAMENTO LEGÍVEL POR COMPUTADOR. A presente invenção pertence ao campo técnico de monitoramento da qualidade da rede elétrica externa e, especificamente, a um método, sistema e aparelho de monitoramento para a qualidade de uma rede elétrica externa de alta frequência. O método de monitoramento compreende: adquirir dados de corrente e tensão inseridos por uma rede elétrica externa; transmitir os dados de corrente e tensão adquiridos para uma máquina de estação de monitoramento de estação; a máquina de estação de monitoramento de estação processando e armazenando os dados de corrente e tensão; e, de acordo com um resultado do processamento, determinar se deve atribuir um alarme. Na presente invenção, uma máquina de aquisição de rede elétrica externa capaz de realizar amostragem de alta frequência é usada em nível de hardware; um canal de comunicação de alta banda larga é usado em nível de comunicação; e em nível de software, os dados carregados por um computador inferior são analisados em tempo real, e os dados são armazenados e exibidos. Por meio de análise e processamento de dados, uma forma de curva detalhada e um valor numérico de cada ponto de amostragem podem ser verificados em uma interface de software; a amostragem é realizada 800 vezes por segundo, e a precisão da curva atinge 1,25 ms; e os dados da curva de forma de onda são armazenados em um disco na forma de um arquivo, para serem verificados por uma divisão de sinal e comunicação a qualquer momento, e auxiliar na análise de uma situação de falha.
