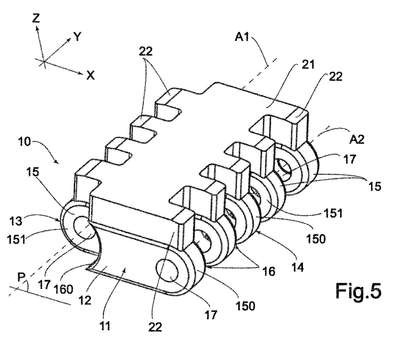

Patente de Invenção ELO DE TRILHO DE ESTEIRA, CONJUNTO ARTICULADO, TREM DE ROLAMENTO, E, CARRO DE SUPORTE de MATISA MATÉRIEL INDUSTRIEL SA — IPC B62D 55/21. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ELO DE TRILHO DE ESTEIRA, CONJUNTO ARTICULADO, TREM DE ROLAMENTO, E, CARRO DE SUPORTE. A invenção se refere a um elo (10) para um trilho de esteira (100) para um carro de suporte (1) de uma máquina para assentar ou renovar uma linha férrea, compreendendo uma parte de metal de peça única (11) definindo dois eixos de articulação (A1, A2) que são paralelos e espaçados entre si, a parte de metal de peça única (11) tendo uma porção central (12) situada entre os dois eixos de articulação (A1, A2) e duas porções de extremidade opostas (13, 14) em ambos os lados da porção central (12), cada uma das porções de extremidade (13, 14) sendo associada a um dos dois eixos de articulação (A1, A2) e compreendendo uma pluralidade de dedos paralelos (15) que são separados em pares por espaços livres de dedos (16) e através dos quais passam os orifícios (17), orifícios estes que estão alinhados ao longo do eixo de articulação associado (A1, A2), a parte de metal de peça única (11) compreendendo uma superfície de rolamento (18) situada em um lado de um plano de referência geométrico (P) que contém os dois eixos de articulação (A1, A2) e uma superfície (19) oposta à superfície de rolamento (18), situada em outro lado do plano geométrico de referência (P), a superfície oposta (19) sendo coberta com uma camada de material elastomérico (20) que cobre a porção central (12) e pelo menos parte de cada um dos dedos (15) das duas porções de extremidade (13, 14).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
