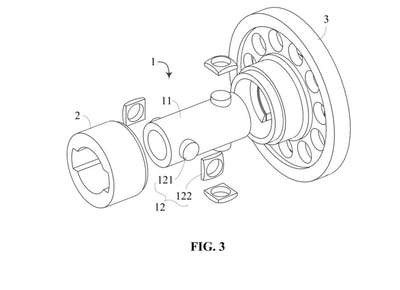

Patente de Invenção CONJUNTO DE ENGRENAGENS FLUTUANTES, DISPOSITIVO DE ALTERAÇÃO DE VELOCIDADE E CONJUNTO GERADOR EÓLICO de BEIJING GOLDWIND SCIENCE & CREATION WINDPOWER EQUIPMENT CO., LTD. — IPC F03D 15/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE ENGRENAGENS FLUTUANTES, DISPOSITIVO DE ALTERAÇÃO DE VELOCIDADE E CONJUNTO GERADOR EÓLICO. Trata-se de um conjunto de engrenagens flutuantes, um dispositivo de alteração de velocidade e um conjunto gerador eólico, em que o conjunto de engrenagens flutuantes compreende um conjunto de eixo de autoalinhamento e duas engrenagens; duas extremidades do conjunto de eixo de autoalinhamento na direção axial são respectivamente inseridas nas duas engrenagens; o conjunto de eixo de autoalinhamento compreende um corpo de eixo e um membro de autoalinhamento; o corpo de eixo está em conexão de limite com as duas engrenagens na direção circunferencial por meio do membro de autoalinhamento; o corpo de eixo radialmente oscila, por meio do membro de autoalinhamento, em relação às duas engrenagens. De acordo com a solução, o conjunto de eixo de autoalinhamento pode oscilar radialmente em relação às duas engrenagens, e desta forma, as duas engrenagens podem ser desalinhadas entre si na direção radial e podem estar em um estado conectado em que as duas engrenagens podem flutuar na direção radial, para que uma trajetória de transmissão de um torque possa ser alterada convenientemente, de modo a realizar melhor a distribuição de torque, e a densidade de torque de um mecanismo de engrenagem planetária pode ser aprimorada especialmente quando a solução é aplicada ao mecanismo de engrenagem planetária.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
