Patente de Invenção GAIOLA E ROLAMENTO de BEIJING GOLDWIND SCIENCE & CREATION WINDPOWER EQUIPMENT CO., LTD. — IPC F16C 33/46. Figura publicada pelo INPI na Revista da Propriedade Industrial.

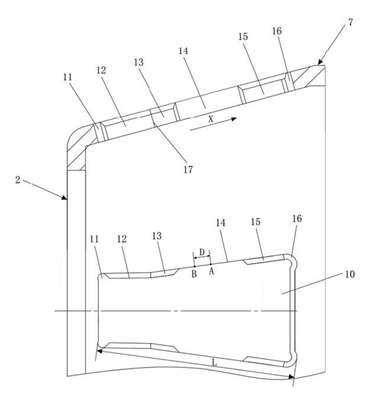

GAIOLA E ROLAMENTO. Uma gaiola e um rolamento. A gaiola (2) compreende um primeiro anel (5), um segundo anel (6) e uma pluralidade de vigas (7), que conectam o primeiro anel (5) ao segundo anel (6), em que a pluralidade de vigas (7) estão espaçadas uma da outra em uma direção circunferencial da gaiola (2), e um bolso (10) para acomodar um elemento rolante de um rolamento é definido entre vigas (7) adjacentes. Uma superfície lateral de cada viga (7) no sentido circunferencial compreende uma primeira inclinação prensada (13) e uma segunda inclinação prensada (15), espaçadas uma da outra, e um recesso (12), que é mantido em pelo menos uma extremidade do bolso (10) da gaiola (2) e se estende desde a primeira inclinação prensada (13) até uma linha central longitudinal (S) da viga e até uma porção de extremidade longitudinal da viga (7). A gaiola pode facilitar a instalação de um rolamento, evitar o uso de aparelhos grandes durante a montagem e reduzir danos aos componentes do rolamento durante a montagem.
