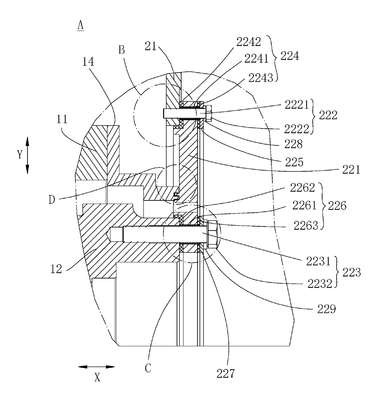

Patente de Invenção SISTEMA DE TRANSMISSÃO E SISTEMA GERADOR DE AEROGERADOR de BEIJING GOLDWIND SCIENCE & CREATION WINDPOWER EQUIPMENT CO., LTD. — IPC F03D 15/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE TRANSMISSÃO E SISTEMA GERADOR DE AEROGERADOR. Um sistema de transmissão (1) é fornecido, e o sistema de transmissão (1) inclui: uma caixa multiplicadora (10), incluindo um invólucro (11), um eixo de saída (12) e um rolamento (13), o eixo de saída (12) sendo conectado rotativamente ao invólucro (11) através do rolamento (13); um gerador (20), incluindo um rotor (21), um estator e um conjunto de embalagem (22), sendo o estator conectado ao invólucro (11), o rotor (21) sendo conectado ao eixo de saída (12), e o conjunto de embalagem (22) incluindo uma tampa (221), um primeiro elemento de conexão (222) e um segundo elemento de conexão (223), a tampa (221) está localizada no mesmo lado do eixo de saída (12) e do rotor (21), é conectada e fixada ao rotor (21) através do primeiro elemento de conexão (222), e é conectada e fixada ao eixo de saída (12) através do segundo elemento de conexão (223); a tampa (221) é isolada tanto do primeiro elemento de conexão (222) quanto do rotor (21), e a tampa (221) é isolada tanto do segundo elemento de conexão (223) quanto do eixo de saída (12). Um sistema gerador de aerogerador é ainda fornecido. O sistema de transmissão pode reduzir a influência da tensão do eixo no rolamento e tem baixo custo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
