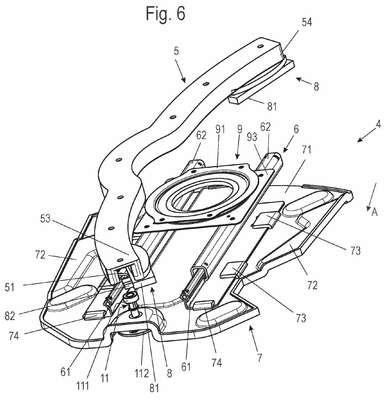

Patente de Invenção FERRAGEM DE GUIA E ELEMENTO DE MOBILIÁRIO OU APARELHO DOMÉSTICO de PAUL HETTICH GMBH & CO. KG — IPC A47B 49/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
FERRAGEM DE GUIA E ELEMENTO DE MOBILIÁRIO OU APARELHO DOMÉSTICO. A presente invenção refere-se a uma ferragem de guia (4) para guiar o movimento de uma peça de corpo (3) que é montada de modo que possa se mover tanto translacionalmente quanto rotacionalmente em relação a uma base estacionária que apresenta uma ranhura de came circular de guia (5), um elemento de guia (11) guiado na ranhura de came circular de guia (5) e uma guia linear (6) com pelo menos uma primeira peça de conexão e uma segunda peça de conexão que é móvel em relação a esta, um dos quais está acoplado fixamente ao elemento de guia (11) e o outro está acoplado à ranhura de came circular de guia (5) por meio de um rolamento rotativo (9), em que a ranhura de came circular de guia (5) ou o elemento de guia (11) pode ser fixado no lugar na peça de corpo (3), em que a ranhura de came circular de guia (5) pode ser movida em relação à primeira peça de conexão de uma posição inicial para uma posição intermediária e ainda para uma posição de abertura e vice-versa, em que, em uma posição intermediária, a ranhura de came circular de guia (5) é girada em relação à primeira peça de conexão em uma direção de rotação (R, R) e deslocada em uma direção predeterminada (A), em que a ferragem de guia (4) tem pelo menos um dispositivo de fechamento automático (8, 12) acoplado pelo menos em seções à guia linear (6) ou à ranhura de came circular de guia (5). Além disso, a presente invenção refere-se a um elemento de mobiliário ou de aparelho doméstico (1).
