Patente de Invenção DISPOSITIVO DE FILTRAGEM COM RODA DE TELA de GNEUSS GMBH — IPC B29C 48/27. Figura publicada pelo INPI na Revista da Propriedade Industrial.

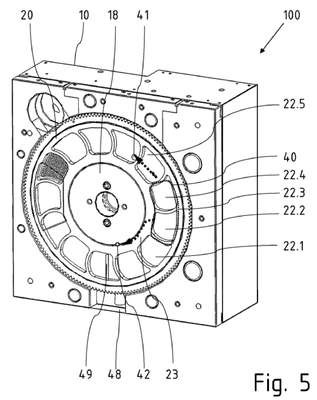

DISPOSITIVO DE FILTRAGEM COM RODA DE TELA. Trata-se de um dispositivo de filtragem com roda de tela (100) para filtragem de alta pressão de um fundido de plástico, que compreende pelo menos um alojamento (10) que tem, pelo menos: - uma placa de entrada com pelo menos um canal de entrada; - uma placa de saída com pelo menos um canal de saída; - pelo menos um espaçador disposto entre a placa de entrada e a placa de saída, bem como um anel de rolamento (18) sobre o qual uma roda de tela (20) é disposta rotativamente entre a placa de entrada e a placa de saída, em que: - a roda de tela (20) compreende diversas peças de tela (22.1 ... 22.5), que podem ser posicionadas entre os canais de entrada e saída e permeadas, - uma lacuna de lubrificação é formada, entre a roda de tela (20) e a placa de entrada e, respectivamente, a roda de tela (20) e a placa de saída, - o canal de entrada e o canal de saída têm, cada um, uma boca de funil que se alarga em direção à roda de tela (20), entre as quais é formada uma área de escoamento (40); caracterizado por - dentro de pelo menos uma lacuna de lubrificação se formar pelo menos um caminho de fluxo de descompressão radial, que atravessa uma barra de vedação (23) anular interna da roda de tela (20) e que se estende entre a área de escoamento (40) e pelo menos um furo de descompressão (42), - o pelo menos um furo de descompressão (42) ser disposto na placa de entrada ou na placa de saída e desembocar no anel de rolamento (18) e- o furo de descompressão (42) estar conectado, de maneira condutora de fluido, a uma abertura de descompressão (48) na parte externa do alojamento (10) por meio de um canal de descompressão formado no alojamento (10).
