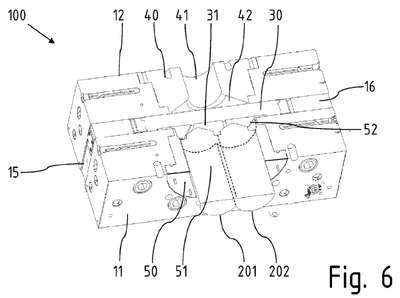

Patente de Invenção DISPOSITIVO DE FILTRAGEM E EXTRUSORA DE PARAFUSO DUPLO de GNEUSS GMBH — IPC B29C 48/40. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE FILTRAGEM E EXTRUSORA DE PARAFUSO DUPLO. Trata-se de um dispositivo de filtragem (100) para fundido de plástico PVC para conexão com uma extrusora de parafuso duplo que inclui pelo menos: - um alojamento que tem, pelo menos: - um bloco de entrada (11) com pelo menos um canal de entrada, - um bloco de saída (12) com pelo menos um canal de saída; - pelo menos um elemento espaçador (15, 16) disposto entre o bloco de entrada (11) e o bloco de saída (12); - uma roda de peneira (30), - que está posicionada rotativamente no alojamento, - que está disposta parcialmente entre o bloco de entrada (11) e o bloco de saída (12) e - que tem uma pluralidade de pontos de peneira, cada um dos quais pode ser posicionado entre o canal de entrada e o canal de saída e nos quais pode ser inserido pelo menos um elemento de peneira através do qual o fundido de plástico pode fluir, - um dispositivo de acionamento para girar a roda de peneira (30) no alojamento; caracterizado por - o canal de entrada ser pelo menos parcialmente formado em um bolsão de material fundido de entrada (51) no bloco de entrada (11), que tem um receptáculo para parafusos duplos extrusores para duas pontas de parafuso de dois parafusos extrusores (201, 202), dispostos um ao lado do outro, em um lado de entrada na parte externa do alojamento, e que se alarga em uma seção de funil (52) em formato de oval ou alongado e se abre à frente da roda de peneira (30); - o canal de saída ser pelo menos parcialmente formado em um bolsão de material fundido de saída no bloco de saída (12), que se afunila no sentido do fluxo a partir de uma seção de funil (42) voltada para a roda de peneira (30).
