Patente de Invenção DISPOSITIVO DE FILTRAGEM DE RODA DE TELA PARA A FILTRAÇÃO DE ALTA PRESSÃO DE UM PLÁSTICO DERRETIDO de GNEUSS GMBH — IPC B29C 48/27. Figura publicada pelo INPI na Revista da Propriedade Industrial.

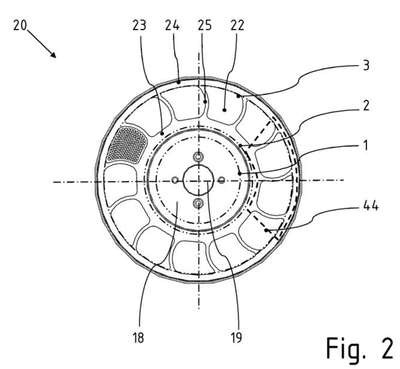

DISPOSITIVO DE FILTRAGEM DE RODA DE TELA PARA A FILTRAÇÃO DE ALTA PRESSÃO DE UM PLÁSTICO DERRETIDO. A invenção se refere a um dispositivo de filtragem de roda de tela para a filtração de alta pressão de um plástico derretido, que compreende pelo menos um alojamento, que tem pelo menos: - uma placa de entrada com pelo menos um canal de entrada; - uma placa de saída com pelo menos um canal de saída; - pelo menos um elemento de espaçamento disposto entre a placa de entrada e a placa de saída e um anel de rolamento (18) no qual uma roda de tela (20) disposta entre a placa de entrada e a placa de saída está montada de forma rotatória; - um parafuso de tensionamento (19) que é guiado através do anel de rolamento (18) e através do qual a placa de entrada junto com a placa de saída, incluindo o anel de rolamento (18) inserido entre eles, é contraventada, em que: - a roda de tela (20) tem uma pluralidade de segmentos de tela (22.1... 22.13) que podem ser posicionados entre o canal de entrada e o canal de saída e através de cada um dos quais um fluxo pode passar, - uma região de fluxo contínuo é formada entre a abertura no canal de entrada e a abertura no canal de saída voltada para a roda de tela (20) em cada caso, e as superfícies de todos os segmentos de tela (22.1... 22.13) que, quando projetado na placa de entrada e na placa de saída, pelo menos parcialmente se sobrepõem à região de fluxo contínuo (40), formam conjuntamente uma região de superfície de pressão ativa (44), - um vão de lubrificação é formado em cada caso entre uma superfície de vedação (23, 24, 25) da roda de tela (20) e uma superfície interna da placa de entrada e uma superfície interna da placa de saída, caracterizado por - uma área de corte transversal A2 do anel de rolamento (18) ser pelo menos 9 vezes a área de corte transversal A1 do parafuso de tensionamento central (19.1); - e a área de corte transversal A1 do parafuso de tensionamento central (19.1) ser de 0,1 a 0,4 vezes a área A3 da região de superfície de pressão ativa (44).
