Patente de Invenção DISPOSITIVO COMPACTO DE SUPORTE E FIXAÇÃO PARA PRATELEIRAS DE MOBÍLIAS de LEONARDO S.R.L. — IPC A47B 96/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

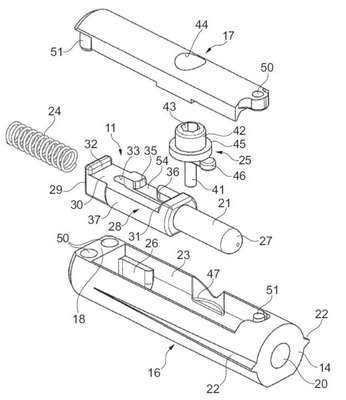

DISPOSITIVO COMPACTO DE SUPORTE E FIXAÇÃO PARA PRATELEIRAS. DE MOBÍLIASUm dispositivo de suporte e fixação compacto para prateleiras de mobílias localizado entre lados opostos que compreende: um invólucro (16, 17) que contém um pino (11) empurrado em uma extremidade por uma mola (24) e móvel dentro do mesmo livremente ou de uma maneira controlada externamente para comprimir a dita mola (24), dito pino (11) sendo móvel entre uma posição de extração máxima e uma posição de retração máxima dentro do invólucro; um elemento de came (25, 125, 125') para controlar o movimento do dito pino da dita posição de extração máxima para dita posição de retração máxima dentro do invólucro, em que dito pino (11) é livre para se mover sob a ação da mola entre dita posição de extração máxima e a dita posição de retração máxima dentro do invólucro quando o dito elemento de came (25, 125, 125') está posicionado em uma posição de repouso; em que o dito invólucro compreende uma primeira metade (16) e uma segunda metade (17) fechadas uma sobre a outra, associadas e conectadas por encaixe uma à outra, em que a dita primeira metade (16) tem um formato global essencialmente cilíndrico e uma parede (19) da qual uma extremidade é dotada de um furo passante (20) para a passagem de uma extremidade terminal livre (21) do pino (11) que desliza internamente em uma direção axial; o dito pino (11) compreende uma porção terminal cilíndrica (21) com um diâmetro menor, uma seção intermediária (28) na qual o dito elemento de came (25, 125, 125') está localizado, e uma seção com um diâmetro reduzido na outra parede terminal (29), a qual atua como uma centralização e encosto para a dita mola (24); a dita seção intermediária (28) do dito pino (11) tem uma superfície plana (30) que está contida no diâmetro maior do pino (11) e é dotada de um recesso longitudinal em formato de ranhura (33) no qual está localizado um elemento lobular excêntrico (46) do dito elemento de came (25, 125, 125') que atua sobre uma superfície de engate (35) de uma abertura passante (54) do dito recesso em formato de ranhura (33), deste modo, determinando o movimento do dito pino (11) entre a dita posição de extração máxima e a dita posição de retração máxima dentro do invólucro através de rotação do elemento de came (25, 125, 125').
