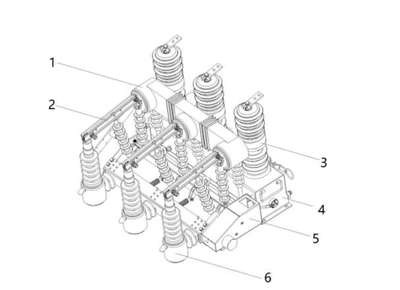

Patente de Invenção DISPOSITIVO DE MANOBRA EXTERNO INTELIGENTE PARA CONTROLE E PROTEÇÃO DE CONEXÃO E DESCONEXÃO DE UMA MICROGRADE DE MÉDIA TENSÃO de CHINA ELECTRIC POWER RESEARCH INSTITUTE — IPC H01H 89/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE MANOBRA EXTERNO INTELIGENTE PARA CONTROLE E PROTEÇÃO DE CONEXÃO E DESCONEXÃO DE UMA MICROGRADE DE MÉDIA TENSÃO.Trata-se de um dispositivo de manobra externo inteligente para controle e proteção de conexão e desconexão de uma micrograde de média tensão, que inclui: um transformador de corrente, um mecanismo de chave de isolamento, um disjuntor ao ar livre, um mecanismo de acionamento de isolamento elétrico e um fusível externo do tipo "jet". O transformador de corrente é instalado em uma extremidade de saída do disjuntor ao ar livre. O mecanismo da micrograde micrograde chave de isolamento é conectado ao transformador de corrente e o mecanismo da chave de isolamento é conectado à extremidade de saída do disjuntor ao ar livre através do transformador de corrente. O topo do mecanismo da chave de isolamento em um lado oposto ao transformador de corrente é conectado ao topo do fusível externo do tipo "jet" e o fundo do mecanismo da chave de isolamento no lado oposto ao transformador de corrente é conectado à parte inferior do fusível externo do tipo "jet". O mecanismo de acionamento de isolamento elétrico é instalado na parte de baixo do mecanismo da chave de isolamento.
