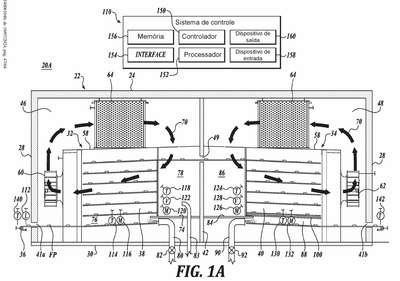

Patente de Invenção SISTEMA DE PROCESSAMENTO TÉRMICO BASEADO EM TRANSPORTADOR EM ESPIRAL — IPC A21B 1/48. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE PROCESSAMENTO TÉRMICO BASEADO EM TRANSPORTADOR EM ESPIRAL. A presente invenção refere-se a um aparelho de processamento térmico que inclui uma esteira transportadora para suportar produtos de trabalho durante o processamento térmico que se move ao longo de um caminho em espiral em uma primeira direção disposta como uma primeira pilha em camadas e depois se move ao longo de um caminho em espiral em uma segunda direção disposta como uma segunda pilha em camadas. Um sistema de circulação induz o meio de processamento térmico gasoso a partir das camadas da primeira e da segunda pilha de esteiras transportadoras em espiral e força o meio de processamento térmico através de um trocador de calor e depois de volta às camadas das pilhas de esteiras transportadoras em espiral. A primeira pilha em camadas é dividida em uma primeira zona de processamento e uma segunda zona de processamento, e a segunda pilha em camadas é dividida em uma terceira zona de processamento e uma quarta zona de processamento. Uma fonte de meio de processamento térmico é direcionada na primeira zona de processamento para tratar termicamente o produto de trabalho na primeira zona por transferência de calor aprimorada. Opcionalmente, uma fonte de meio de processamento térmico é direcionada na quarta zona de processamento para completar o tratamento térmico do produto de trabalho.
