Patente de Invenção BOMBA COMPOSTA POR UM ARRANJO DE EQUILÍBRIO E UM MÉTODO RELACIONADO de FMC TECHNOLOGIES DO BRASIL LTDA — IPC F04D 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

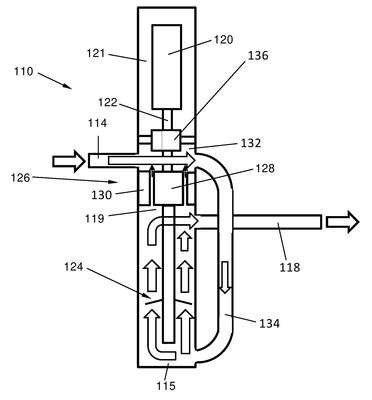

BOMBA COMPOSTA POR UM ARRANJO DE EQUILÍBRIO E UM MÉTODO RELACIONADO. Uma bomba (110) é revelada compreendendo: uma entrada (114) em comunicação de fluido com uma cavidade de entrada (115); uma saída (118) estando em comunicação de fluido com uma cavidade de saída (119); um motor (120) sendo arranjado em uma cavidade motora (121); um eixo da bomba (122) que pode ser dirigível de forma rotativa pelo motor; impulsores (124) sendo posicionados entre a cavidade de entrada e a cavidade de saída e atuáveis pelo eixo da bomba para causar uma pressão diferencial através da cavidade de entrada e da cavidade de saída; e um arranjo de equilíbrio (126) configurado para compensar pelo menos parcialmente um impulso axial afetado no eixo pelos impulsores quando a bomba está em operação, o arranjo de equilíbrio compreendendo: uma cavidade de equilíbrio (132); um tambor de equilíbrio (128) disposto entre a cavidade de saída e a cavidade de equilíbrio; e uma linha de equilíbrio (134) que se estende entre e conecta fluidamente entre a cavidade de equilíbrio e a cavidade de entrada. A entrada está em comunicação fluida com a cavidade de entrada através da cavidade de equilíbrio e da linha de equilíbrio. Um método relacionado também é divulgado.
