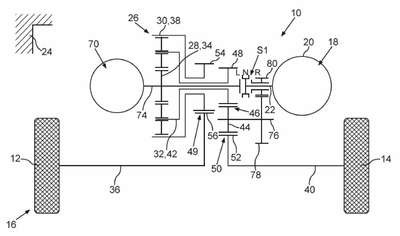

Patente de Invenção ACIONAMENTO ELÉTRICO DE EIXO PARA UM EIXO DE UM VEÍCULO A MOTOR, EM PARTICULAR DE UM AUTOMÓVEL, E UM VEÍCULO A MOTOR, EM PARTICULAR UM AUTOMÓVEL de DAIMLER TRUCK AG — IPC B60K 1/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ACIONAMENTO ELÉTRICO DE EIXO PARA UM EIXO DE UM VEÍCULO A MOTOR, EM PARTICULAR DE UM AUTOMÓVEL, E UM VEÍCULO A MOTOR, EM PARTICULAR UM AUTOMÓVEL. A invenção refere-se a um acionamento elétrico de eixo (10) para um eixo (16) de um veículo a motor compreendendo duas rodas do veículo (12, 14), possuindo uma máquina elétrica (18) que possui um estator (20) e um rotor (22), e possuindo um conjunto de engrenagens planetárias (26) que possui uma engrenagem em anel (30), um suporte planetário (32) e uma engrenagem solar (28) como unidade de acionamento (34), por meio dos quais torques de acionamento os quais pode ser providos pelo rotor (22) podem ser introduzidos no conjunto de engrenagens planetárias (26), um primeiro eixo de saída (36), a partir do qual uma primeira das rodas do veículo (12, 14) pode ser acionada, sendo conectado de uma forma transmissora de torque à engrenagem em anel (30) como a primeira saída (38) do conjunto de engrenagens planetárias (26). Um segundo eixo de saída (40), a partir do qual pode ser acionada a segunda roda do veículo (14), está conectado de uma forma transmissora de torque ao suporte planetário (32) como a segunda saída (42) do conjunto de engrenagens planetárias (26), por meio das saídas (38, 42) das quais os respectivos torques de saída resultantes dos respectivos torques de acionamento podem ser dissipados do conjunto de engrenagens planetárias (26) para acionamento das rodas do veículo (12, 14).
