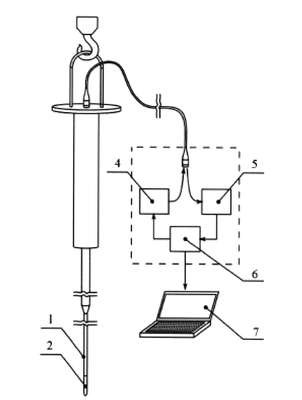

Patente de Invenção MÉTODO DE MEDIÇÃO DA DEFLEXÃO DE UM CANAL ALARGADO ORIENTADO VERTICALMENTE de JOINT STOCK COMPANY "N.A. DOLLEZHAL RESEARCH AND DEVELOPMENT INSTITUTE OF POWER ENGINEERING" — IPC G01B 11/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO DE MEDIÇÃO DA DEFLEXÃO DE UM CANAL ALARGADO ORIENTADO VERTICALMENTE.A invenção está relacionada com a tecnologia de medição e pode ser utilizada na realização de um método para medir a deflexão de canais alargados dirigidos verticalmente. Colocar um sensor de fibra ótica no interior do canal ligado à extremidade de uma haste de suporte oca e flexível. Enviar um sinal luminoso através das linhas de fibra ótica ligadas ao sensor e registar os sinais luminosos reflectidos. O sensor de fibra ótica está equipado com um pêndulo gravitacional. Mover uma haste de suporte oca flexível com um sensor de fibra ótica ao longo do canal e, com a ajuda de um fotodetector e de um computador, registar o desvio do padrão de interferência do sinal luminoso refletido no espaço de gás entre a superfície da extremidade superior do pêndulo gravitacional e a superfície da extremidade inferior das linhas de fibra ótica ligadas ao fotodetector e fixadas no sensor, alteração do movimento do sensor de fibras ópticas devido ao desvio do pêndulo gravitacional em relação ao eixo do canal curvo. Com base nos desvios detectados, são registados os profilogramas das alterações do intervalo de gás para cada linha de fibra ótica e, com base nos profilogramas do intervalo de gás obtidos, são calculadas a magnitude e a direção da deflexão do canal em relação ao eixo vertical, para simplificar a medição da deflexão do canal dirigida verticalmente, mantendo a precisão da medição.
