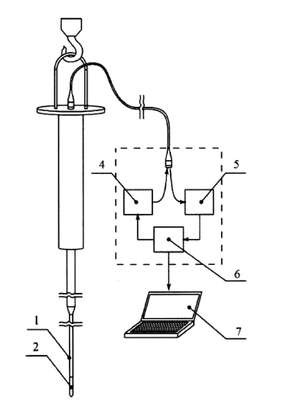

Patente de Invenção MÉTODO DE MEDIÇÃO DA DEFLEXÃO DO CANAL DE PROCESSO DE UM REATOR NUCLEAR de JOINT STOCK COMPANY "N.A. DOLLEZHAL RESEARCH AND DEVELOPMENT INSTITUTE OF POWER ENGINEERING" — IPC G01B 11/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO DE MEDIÇÃO DA DEFLEXÃO DO CANAL DE PROCESSO DE UM REATOR NUCLEAR.Método de medição da deflexão dos canais de processo dos reatores nucleares. Neste modo o sensor de fibra ótica está equipado com um pêndulo gravitacional suspenso com possibilidade de deflexão na extremidade inferior do sensor de fibra ótica, mover uma haste de suporte oca flexível com um sensor de fibra ótica ao longo do tubo central do conjunto de combustível e, com a ajuda de um fotodetector e de um computador, registar o desvio do padrão de interferência do sinal luminoso refletido no espaço de gás entre a superfície da extremidade superior do pêndulo gravitacional e a superfície da extremidade inferior das linhas de fibra ótica ligadas ao fotodetector e fixadas no sensor, alteração do movimento do sensor de fibras ópticas devido ao desvio do pêndulo gravitacional em relação ao eixo do tubo central curvo do conjunto de combustível. Com base nos desvios registados do padrão de interferência do sinal luminoso refletido, são registados profilogramas das alterações do espaço entre os gases para cada linha de fibra ótica de cada sensor de fibra ótica e, com base nos profilogramas obtidos do espaço entre os gases, são calculadas a magnitude e a direção de deflexão do tubo central do conjunto do combustível em relação ao eixo vertical, que são utilizados para avaliar a presença e a magnitude da deflexão do canal de processo do reator nuclear.
