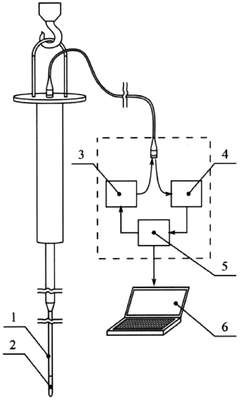

Patente de Invenção DISPOSITIVO DE MEDIÇÃO DA DEFLEXÃO DE UM CANAL ALARGADO ORIENTADO VERTICALMENTE de JOINT STOCK COMPANY "N.A. DOLLEZHAL RESEARCH AND DEVELOPMENT INSTITUTE OF POWER ENGINEERING" — IPC G01B 11/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE MEDIÇÃO DA DEFLEXÃO DE UM CANAL ALARGADO ORIENTADO VERTICALMENTE. A invenção diz respeito à tecnologia de medição, nomeadamente ao equipamento para medir a deflexão de canais verticais alargados, incluindo canais de processo de um reator nuclear do tipo RCAP (reator de canal de alta potência). O resultado técnico é simplificar o fabrico de um dispositivo, mantendo a precisão da medição da deflexão de um canal, incluindo um canal de processo de um reator nuclear. O dispositivo compreende uma haste de suporte oca e flexível, dotada de pelo menos um sensor de fibra ótica com um núcleo envolvido por um invólucro tubular hermeticamente fechado. A parte superior do núcleo é feita sob a forma de uma manga de montagem com uma cavidade cilíndrica central. A parte inferior do núcleo tem a forma de uma haste cilíndrica central. Na haste central do núcleo existem cortes sectoriais longitudinais nos quais são fixadas virolas com canais longitudinais de passagem e, sob a extremidade inferior da haste central do núcleo, existe um pêndulo gravitacional. Foram passadas linhas de fibra ótica através dos canais de passagem da virola, ligando cada sensor de fibra ótica a um laser sintonizável e a um fotodetector ligado a um computador. A cavidade do invólucro tubular hermeticamente fechado do sensor de fibra ótica é preenchida com gás inerte.
