Patente de Invenção DISPOSITIVO DE INSPEÇÃO PARA MÁQUINA DE CONVERSÃO de BOBST MEX SA — IPC H10W 40/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.

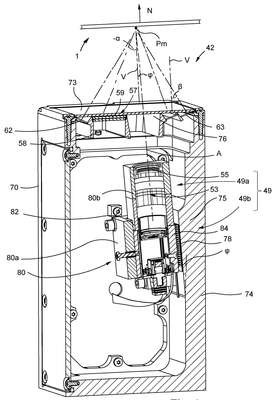

DISPOSITIVO DE INSPEÇÃO PARA MÁQUINA DE CONVERSÃO. A presente invenção refere-se a um dispositivo de inspeção (42) para verificar a posição de pelo menos um revestimento em um molde (1) transportado através de uma máquina de conversão (10). O dispositivo de inspeção compreende uma câmera (49) configurada para capturar uma imagem de uma parte do molde dotada de uma marca de referência (30) que compreende pelo menos um revestimento. Um eixo óptico (A) da câmera é disposto em um primeiro ângulo (f) em relação a um eixo vertical (V) definido por um vetor normal (N) de uma superfície do molde (1). Um sistema de iluminação (50) é configurado para emitir raios de luz incidentes em direção a um ponto de medição (Pm) no molde 1. Os raios de luz incidentes a partir do sistema de iluminação são direcionados para a marca de referência e os raios de luz especulares refletidos da marca de referência são capturados pela câmera.
