PROCESSO PARA A REGULAGEM DE UMA CORRENTE DE QUANTIDADE DE FLUIDO TRANSPORTADA POR MEIO DE MEDIÇÃO DE PRESSÃO DIFERENCIAL, E INSTALAÇÃO PERCORRIDA POR FLUIDO

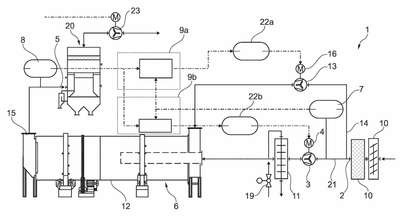

Patente de Invenção PROCESSO PARA A REGULAGEM DE UMA CORRENTE DE QUANTIDADE DE FLUIDO TRANSPORTADA POR MEIO DE MEDIÇÃO DE PRESSÃO DIFERENCIAL, E INSTALAÇÃO PERCORRIDA POR FLUIDO de BMA BRAUNSCHWEIGISCHE MASCHINENBAUANSTALT AG — IPC F04D 25/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PROCESSO PARA A REGULAGEM DE UMA CORRENTE DE QUANTIDADE DE FLUIDO TRANSPORTADA PORMEIO DE MEDIÇÃO DE PRESSÃO DIFERENCIAL, E INSTALAÇÃO PERCORRIDA POR FLUIDO.A presente invenção refere-se a um processo para a regulagem de uma corrente de quantidade de fluido ou de ar transportada em uma instalação percorrida por fluido e por ar (1) com uma entrada (2); pelo menos um ventilador (3) conectado depois da entrada (2) na direção da corrente com uma unidade de acionamento (4); uma saída (5) para fluido transportado ou ar transportado pelo ventilador (3); uma seção de perda de pressão (6) entre o ventilador (3) e a saída (5), e pelo menos um sensor (7, 8) que está acoplado com pelo menos um módulo de computação (9a, 9b) e com pelo menos um dispositivo de regulagem (22a, 22b), por meio do qual é regulada a unidade de acionamento (4) do ventilador (3) com base em valores de sensor, sendo que um primeiro sensor de pressão (7) está disposto na direção de fluxo antes do ventilador (3) e um segundo sensor de pressão (8) está disposto na direção de fluxo depois da seção de perda de pressão (6), e o ventilador (3) é regulado em seu número de rotações com base na diferença de pressão medida entre os dois sensores de pressão (7, 8).
