MÉTODO DE ALIMENTAÇÃO DE ENERGIA A UMA BOBINA DE RECEPÇÃO DE ENERGIA

Classificação IPC

Prioridades unionistas

Resumo técnico

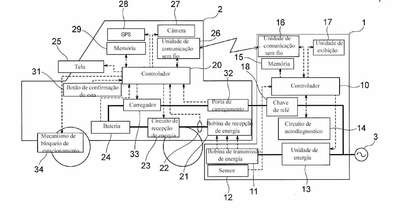

SISTEMA DE ALIMENTAÇÃO SEM CONTATOA presente invenção refere-se a um sistema de alimentação sem contato que, por meio de ao menos acoplamento magnético, fornece energia de uma maneira sem contato entre uma bobina de transmissão de energia (11) fornecida para um dispositivo de alimentação (1) e uma bobina de recepção de energia (21) fornecida a um veículo (2): o dispositivo de alimentação (1) é fornecido com um dispositivo de comunicação no lado do dispositivo de alimentação que realiza comunicação sem fio com o veículo (2) e um dispositivo de controle que faz com que a energia seja emitida a partir da bobina de transmissão de energia (11) para a bobina de recepção de energia (21) de acordo com um padrão de energia; o veículo (2) é fornecido com um dispositivo de comunicação no lado do veículo que realiza a comunicação sem fio com o dispositivo de alimentação (1), um dispositivo de gravação que grava uma pluralidade de padrões de energia que são emitidos a partir da bobina de transmissão de energia (11) para a bobina de recepção de energia (21) com antecedência, um dispositivo de detecção que detecta um padrão de energia da energia que é recebida pela bobina de recepção de energia (21), um dispositivo de geração que gera uma lista de padrão de energia correspondendo uma pluralidade de padrões de energia que são registrados pelo dispositivo de gravação e a informação individual do dispositivo de alimentação (1), e um dispositivo de determinação que determina se ou não uma comunicação pareada é estabelecida entre o veículo 2 e o dispositivo de alimentação 1; o dispositivo de comunicação no lado do dispositivo de alimentação transmite a informação de identificação do dispositivo de alimentação para o veículo (2); o dispositivo de geração gera uma lista de padrão de energia alocando cada pedaço da informação de identificação do dispositivo de alimentação (1) que é recebido pelo dispositivo de comunicação no lado do veículo para a pluralidade de padrões de energia de acordo com uma regra que é definida com antecedência; o dispositivo de controle no lado do veículo transmite a lista de padrão de energia para o dispositivo de alimentação (1); o dispositivo de controle faz com que a energia seja emitida a partir da bobina de transmissão de energia (11) para a bobina de recepção de energia (21) de acordo com o padrão de energia que, da lista de padrão de energia, corresponde à informação de identificação do dispositivo de alimentação; e o dispositivo de determinação compara o padrão de energia que é detectado pelo dispositivo de detecção e o padrão de energia que está incluído na lista de padrão de energia, e determina o estabelecimento de uma comunicação pareada com base no resultado da comparação.
