DISPOSITIVO DE FORNECIMENTO DE ELETRICIDADE SEM CONTATO

Classificação IPC

Prioridades unionistas

Resumo técnico

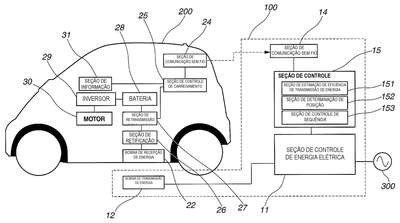

RESUMODISPOSITIVO DE FORNECIMENTO DE ELETRICIDADE SEM CONTATODispositivo de fornecimento de energia elétrica sem contato 100 para carregar uma bateria 28 de um veículo inclui um circuito de transmissão de energia 101 tendo uma bobina de transmissão de energia 12 e um circuito de carregamento 201 tendo uma bobina de re-cepção de energia 22. Uma energia elétrica é transmitida a partir da bobina de transmissão de energia 12 para a bobina de recepção de energia 22 de uma forma sem contato. Quando o veículo se aproxima do dispositivo de fornecimento de energia 100, um fornecimento de energia de experimento no qual uma transmissão de energia elétrica através de uma energia elétrica perfeita é realizado é executado e uma eficiência de transmissão de energia a partir da bobina de transmissão de energia 12 para a bobina de recepção de energia 22 é estimada com base em uma corrente fluindo através do circuito de transmissão de energia 101. A partir dessa eficiência de transmissão de energia, uma determinação de se a bobina de recepção de energia 22 está compreendida em uma faixa na qual a bateria 28 pode ser carregada com relação à bobina de transmissão de energia 12 é feita.
