CONJUNTO DE TRAVAMENTO PARA CAIXA DE EMENDA ÓTICA E MÉTODO DE INTERTRAVAMENTO

Classificação IPC

Resumo técnico

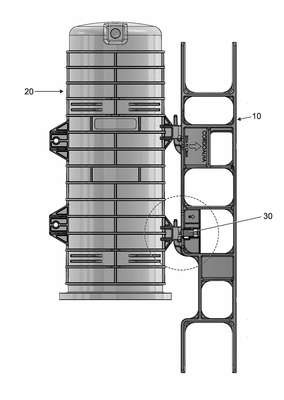

CONJUNTO DE TRAVAMENTO PARA CAIXA DE EMENDA ÓTICA E MÉTODO DE INTERTRAVAMENTO. Um conjunto de travamento para fixação de caixa de emenda ótica em postes, aplicável a instalações aéreas de redes de fibra ótica. O conjunto compreende um dispositivo do tipo reserva de cabos dotado de terminais em gancho para engate por deslizamento em terminais laterais da caixa de emenda, e um alojamento transversal passante que recebe, também por deslizamento, um elemento de trava monobloco. O elemento de trava apresenta dentes laterais de ancoragem no alojamento e uma porção elástica do tipo mola plástica que mantém um batente de travamento projetado através de um recorte do alojamento, de modo a se ancorar em uma canaleta do terminal lateral da caixa, impedindo sua movimentação axial de saída. A invenção inclui, ainda, um método de intertravamento no qual a trava é previamente inserida no alojamento e a caixa é engatada aos ganchos, ocorrendo travamento automático pela cooperação entre superfícies em rampa e pela ação elástica da mola plástica, permitindo montagem e desmontagem rápidas, preferencialmente sem ferramentas.
