DISPOSITIVO FIXADOR DE DROP ÓPTICO E MÉTODO DE APLICAÇÃO

Classificação IPC

Resumo técnico

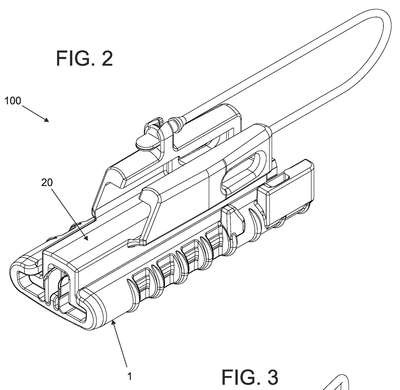

DISPOSITIVO FIXADOR DE DROP ÓPTICO E MÉTODO DE APLICAÇÃO. Um dispositivo (100) formado um miolo (1) e um corpo encaixável (20). O componente miolo (1) apresenta um par de canaletas internas (C1) receptoras dos trilhos do corpo encaixável (20) e duas paredes verticais paralelas (4), semiflexíveis e dentadas, marcadas por um relevo em rampa longitudinal (5) externo. O componente corpo encaixável (20) é um corpo de perfil ômega invertido com trilhos (22) para introdução nas canaletas (C1) do miolo (1) e uma canaleta central (C3). É também provido um método de aplicação, onde o drop óptico (D) é inserido em posição verticalizada no canal dentado (C2) do miolo (1), sendo o corpo encaixável (20) acoplado por deslizamento ao componente miolo (1), onde a abertura ou canaleta central (C3) recebe as paredes paralelas (4) em seu interior, de forma justa a partir de sua borda traseira para que, quando deslizado no miolo (1), a rampa longitudinal (5) das paredes paralelas (4) oferecem pressão gradual flexionando-as e pressionando o drop óptico (D) até um ponto de pressão máxima. Também é permitido o desacoplamento dos componentes (1 e 20) ao apoiar a ponta de uma ferramenta (F) em uma das paredes de apoio (15) do miolo (1) para, em movimento manual de alavanca, empurrar o corpo encaixável (20) provocando o deslizamento no sentido de saída. Também é permitida a ancoragem em série onde uma segunda unidade de dispositivo tem seu gancho (G) ancorado no furo oblongo (24) da unidade anterior, salvando espaço nos suportes de ancoragem locais e trazendo novas possibilidades de instalação.
