SISTEMA E CONJUNTO DE FIXAÇÃO DE CAIXA DE EMENDA ÓTICA EM CORDOALHAS E MÉTODO DE INSTALAÇÃO

Classificação IPC

Resumo técnico

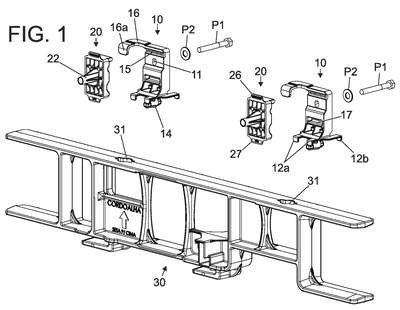

SISTEMA E CONJUNTO DE FIXAÇÃO DE CAIXA DE EMENDA ÓTICA EM CORDOALHAS E MÉTODO DE INSTALAÇÃO. Um sistema, um conjunto de fixação e um método de instalação para suspensão de caixa de emendas ópticas (40) em cordoalha aérea (CO), por intermédio de um elemento do tipo reserva para cabos (30). O sistema utiliza, em cada ponto de fixação, uma peça suporte (10) e uma peça tipo prensa (20) acopláveis por parafuso (P1) e arruela (P2), dispensando porca, sendo o parafuso rosqueado em furo (21) dotado de rosca ou ancoragem para rosca. A peça suporte (10) engata-se ao reserva para cabos (30) por engate tipo baioneta formado por engate em T (14) e recorte de encaixe (31), com travamento por quarto-de-volta, assistido por garras contrapostas (12a, 12b) que ancoram nas bordas do reserva para cabos (30) e impedem giro acidental. Para a suspensão na cordoalha (CO), a peça suporte (10) apresenta canaleta (15) cooperante com canaleta (23a) da peça prensa (20), que, após rosqueamento do parafuso (P1), prensam a cordoalha. Preferencialmente, a peça suporte (10) inclui braço (16) com alça (16a) para pendurar temporariamente o conjunto durante a montagem, e as canaletas possuem nervuras internas para aumento de fricção. O método compreende inserir o engate em T (14) no recorte (31), aplicar giro de aproximadamente 90° para travamento, posicionar a cordoalha (CO) na canaleta (15), acoplar a peça prensa (20) e rosquear o parafuso (P1) para prensagem e suspensão do conjunto.
