CAVALETE DE SUSTENTAÇÃO AJUSTÁVEL PARA EQUIPAMENTOS MÓVEIS COM ELEVAÇÃO HIDRÁULICA

Classificação IPC

Resumo técnico

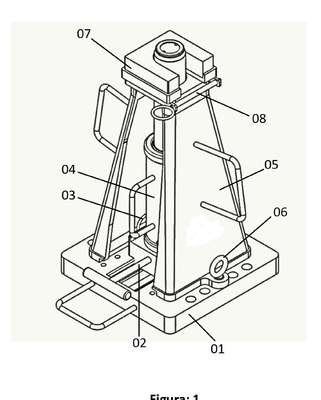

CAVALETE DE SUSTENTAÇÃO AJUSTÁVEL PARA EQUIPAMENTOS MÓVEIS COM ELEVAÇÃO HIDRÁULICA. Compreende a presente patente de invenção a um cavalete que possibilita a elevação dos equipamentos móveis e as suas sustentações com segurança, rapidez e eficiência nas operações de mecânica nas trocas de peças. O cavalete é constituído de oito peças, onde pode ser observada a base de sustentação do cavalete e do macaco hidráulico (Figuras 01; 02; 03; 04 e 05 - item 01) que possui a sua base móvel e ajustável de apoio ao macaco hidráulico (Figuras 01; 02; 03; 04 e 05 - item 02) com dois pinos de segurança para bloqueio da base móvel na base de sustentação (Figuras 01; 02 e 05 - item 03). O macaco hidráulico tem capacidade de sustentação e elevação que varia de 10 a 30 toneladas, ajustável, conforme a situação de trabalho (Figuras 01; 02; 03; 04 e 05 - item 04). Possui, ainda, o cavalete rígido de sustentação dos equipamentos móveis (Figuras 01; 02; 03 04 e 05 - item 05) com dois pinos de segurança para bloqueio em sua base principal (Figuras 01;02;03;04 e 05 - item 06), contendo, juntamente, o calço ajustável feito em madeira de alta densidade para o contato com o ponto de apoio do equipamento determinado pelo fabricante do mesmo (Figura 01; 02; 03; 04 e 05 - item 07) com um pino de segurança para bloqueio do calço (Figuras 01; 02; 03; 04 e 05 - item 08).
