SUPORTE DE TROCA RÁPIDA PARA COMPONENTES DO SEPARADOR MAGNÉTICO TIPO CARROSSEL

Classificação IPC

Resumo técnico

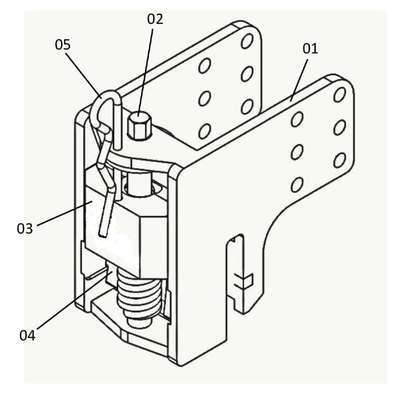

SUPORTE DE TROCA RÁPIDA PARA COMPONENTES DO SEPARADOR MAGNÉTICO TIPO CARROSSEL. O suporte de troca rápida da presente invenção é composto de cinco peças, sendo padrão, como exemplo, dos bicos do spray (Figura 01;02;03;04;05;06;07;08;09 e 10, Item 01), que é construído conforme dimensões e medidas do componente original, no qual acompanha sua garra fixa e seu braço para acoplar no bico do spray é acionada por um fuso sextavado com roscas trapezoidais (Figura 01;02;03;04;05;06;07;08;09 e 10, Item 02) e carrossel com furos para posicionar o pino de segurança, na proporção que, ao ser girado, irá transmitir todo o movimento rotativo em movimento linear de ascensão e descenso do carro posicionador com rosca trapezoidal (Figura 01;02;03;05;06;07;08;09 e 10, Item 03), o que irá acionar linearmente no avanço e no recuo do embolo com garra móvel (Figura 01;02;03;04;05;06;07;08;09 e 10, Item 04), cuja a função é de prender com bastante pressão o suporte no Arco periférico de forma que só se desprenda ao ser acionado novamente. Tudo isto é garantido o bloqueio de segurança por um Pino do Tipo ´R´ (Figura 01;02;03;04;05;06;07;08;09 e 10, Item 05), que se acopla aos três componentes (Itens: 01; 02 e 03), garantindo com isso o travamento e a segurança deste dispositivo.
