GRADES METÁLICAS COM DISPOSITIVO INTERCAMBIÁVEL DE APOIO AOS SUPORTES DAS GRADES RACS7

Classificação IPC

Resumo técnico

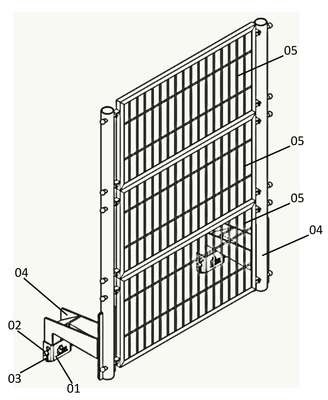

GRADES METÁLICAS COM DISPOSITIVO INTERCAMBIÁVEL DE APOIO AOS SUPORTES DAS GRADES RACs7. O presente pedido de patente de invenção é composto por um suporte de quatro peças, sendo uma fixa ao longo de toda a estrutura longitudinal do transportador, na qual é distribuída de forma equidistantes e coincidentes com as barras verticais das placas de proteções, possuindo 1000,0 mm ou 1500,0 mm os intervalos entre estas distancias. Esta peça fixa (FIGURA 01;02;03;04 e 05, Item 01), tem como característica a discrição geométrica não fazendo parte das obstruções. Conter um suporte móvel com colunas verticais (FIGURA 01;02;03;04 e 05, Item 04) dotadas de pinos esféricos para encaixe rápido e seguro das grades metálicas, possuindo as seis medidas de comprimento distribuídas em 100; 150; 200; 250; 300 e 350 milímetros, para atender as diferentes distâncias entre as estruturas dos transportadores e as grades das RACs7.Estes suportes verticais de espera das grades com alturas variáveis (FIGURA 01;02;03;04 e 05, Item 04) são para ajustar aos diversos alinhamentos longitudinais de cada transportador. Possui ainda grades metálicas construídas em estruturas metálicas leves e resistentes em aço Carbono e tela metálica industrial de alta qualidade (FIGURA 01;02;03;04 e 05, Item 05), posicionados e presos por pinos de ação rápida (FIGURA 01;02;03;04 e 05, Item 02), e travados por grampos tipo R (Figura 01;02;03;040e 05, Item 03).
