CONJUNTO DE FORNALHA MÓVEL E ESTUFA CORRESPONDENTE

Classificação IPC

Resumo técnico

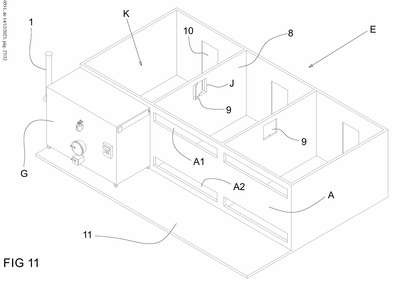

CONJUNTO DE FORNALHA MÓVEL E ESTUFA CORRESPONDENTE. Campo da invenção. Invenção referente a um equipamento que é composto por uma inédita configuração construtiva de uma fornalha para queima de combustível e consequente geração de calor; e também uma estufa (E) para a cura de folhas de tabaco. Sendo proposto um gabinete (G) passível de movimentação por meio de rodízios (R); e sendo que o gabinete (G) é aberto na sua face posterior, e no seu interior é montada uma fornalha metálica (F), respectivos dutos de fumaça (D), e um ventilador (V). Já a estufa (E) compreende uma pluralidade de câmaras de cura (K) dispostas lado a lado, e apresentam abertura superior (A1) e abertura inferior (A2) na sua parede anterior (A); e sendo que, o gabinete (G) tem sua face posterior - aberta - acoplada contra a face externa da parede anterior da câmara de combustão (K), de modo que o ar é aspirado do interior da câmara de cura (K) - pelo ventilador (V) passa sobre a fornalha (F), onde recebe calor, e é devolvido à câmara de cura (K), continua e ciclicamente. e sendo que, o gabinete (G) pode ser deslocado entre as múltiplas câmaras de cura (K), por meio dos rodízios (R), proporcionando o emprego de apenas uma fornalha (F) para a operação de múltiplas câmaras de cura (K).
