PROCESSO PARA CONFORMAÇÃO DE UMA BUCHA DESLIZANTE COM TOLERÂNCIA DIMENSIONAL AJUSTADA PARA ROLAMENTOS APLICADOS EM MOTORES ELÉTRICOS DE AUTOMATIZADORES DE PORTÕES, PORTAS, CANCELAS E SIMILARES

Classificação IPC

Resumo técnico

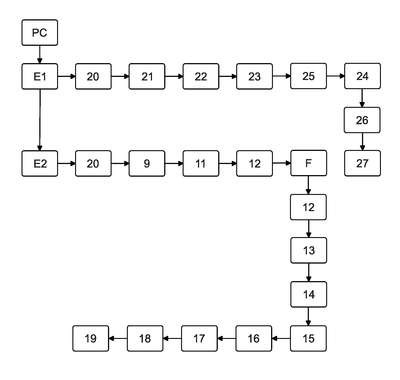

PROCESSO PARA CONFORMAÇÃO DE UMA BUCHA DESLIZANTE COM TOLERÂNCIA DIMENSIONAL AJUSTADA PARA ROLAMENTOS APLICADOS EM MOTORES ELÉTRICOS DE AUTOMATIZADORES DE PORTÕES, PORTAS, CANCELAS E SIMILARES. A presente solicitação de patente de invenção refere-se a um processo de conformação (PC) para a produção de uma bucha deslizante cilíndrica (9), que consiste em duas etapas principais, onde na primeira etapa (E1), aplica-se plástico de engenharia em um molde (20) projetado com características específicas. Na segunda etapa (E2), ocorre um processo de injeção do molde (20) com o plástico de engenharia, resultando na conformação da bucha deslizante cilíndrica (9), objeto do presente invento. A bucha deslizante cilíndrica (9) conformada pelo presente processo é compreendida por um vazado central (11) composto por uma parede interna intermediária (12) com uma tolerância dimensional entre 1 e 4 centésimos de milímetro proporcionando uma folga radial controlada (F), além de ser composta por uma pluralidade de ranhuras equidistantes retentoras (15) e (16), tanto na parede interna intermediária (12) quanto na parede externa (14) e, possuir um corpo angulado superior (16) e inferior (17), cada um contendo uma pluralidade de sedes côncavas (17) e (18) para recepção de esferas. O campo de aplicação do presente modelo é voltado para mecanismos que utilizam eixo mancalizado passível de rotacionar por meio de indução elétrica ou eletromagnética, sendo, particularmente, aplicado em automatizadores de portões, portas, cancelas e qualquer outro dispositivo de movimentação.
