MÉTODO DE DETERMINAÇÃO DA CURVA P_S_N, APARELHO E SISTEMA PARA JUNTA SOLDADA

Classificação IPC

Prioridades unionistas

Resumo técnico

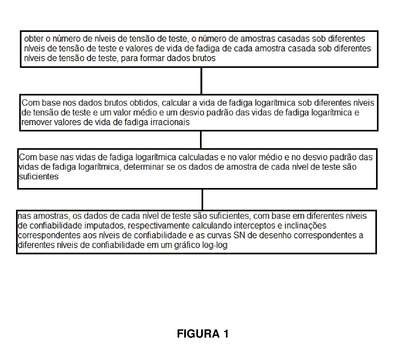

MÉTODO DE DETERMINAÇÃO DA CURVA P_S_N, APARELHO E SISTEMA PARA JUNTA SOLDADA. A presente invenção divulga um método e sistema de determinação da curva P_S_N para uma junta soldada. O método inclui: obter o número de níveis de tensão de teste, o número de amostras soldadas sob diferentes níveis de tensão de teste e valores de vida à fadiga de cada amostra soldada sob diferentes níveis de tensão de teste; calcular vidas de fadiga logarítmica sob diferentes níveis de tensão de teste e um valor médio e um desvio padrão das vidas de fadiga logarítmica; com base nas vidas de fadiga logarítmicas calculadas e no valor médio e no desvio padrão das vidas de fadiga logarítmica, determinando se os dados de amostra de cada nível de teste são suficientes; e com base em diferentes níveis de confiabilidade inseridos, desenhando uma curva P_S_N. A presente invenção leva em consideração a influência de um nível de qualidade de soldagem nos dados de fadiga de soldagem e tem uma pequena dispersão da vida à fadiga da costura soldada. Diferentes tipos de tensão de amostras de fadiga soldada são calculados usando um método de elementos finitos. Curvas SN de diferentes níveis de confiabilidade são ajustadas para obter uma curva P_S_N com uma alta taxa de sobrevivência e alta confiança, para uso direto no projeto de produtos de máquinas de engenharia e estimativa de vida útil. A carga de trabalho e os custos dos testes de fadiga são reduzidos.
