MECANISMO PARA AJUSTAR A POSIÇÃO DE UM PEDAL

Classificação IPC

Prioridades unionistas

Resumo técnico

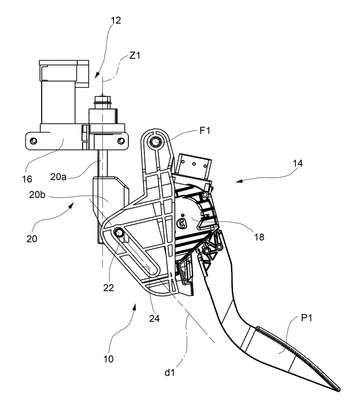

MECANISMO PARA AJUSTAR A POSIÇÃO DE UM PEDAL.A invenção descreve um mecanismo (10) para ajustar a posição angular de um pedal (P1; P2) de um veículo, inclui: um motor (12) para gerar um movimento rotativo e transmiti-lo a pelo menos um órgão rotativo (20a; 32a); um primeiro grupo de pedal (14) compreendendo um primeiro quadro de suporte (18) com uma primeira guia (24), apoiado rotativamente em um primeiro fulcro (F1) e projetado para suportar um primeiro pedal (P1); um primeiro mecanismo de conversão de movimento (20), compreendendo um primeiro órgão rotativo (20a) girando em torno de um primeiro eixo de rotação (z1) e um primeiro órgão de translação (20b), configurado para receber um movimento rotativo e convertê-lo em um movimento de translação; e um primeiro pivô (22), montado de forma solidária com o primeiro órgão de translação (20b) e disposto de forma deslizante dentro dessa primeira guia (24), de modo que o deslizamento do primeiro pivô (22) dentro da referida primeira guia (24) gire o primeiro quadro de suporte (18) em torno do primeiro fulcro (F1) entre uma primeira posição angular e uma segunda posição angular; e um segundo grupo de pedal (28) análogo ao primeiro, no qual o primeiro órgão rotativo (20a) do primeiro mecanismo de conversão de movimento (20) está conectado ao motor (12) para receber movimento rotativo e o segundo órgão rotativo (32a) do segundo mecanismo de conversão de movimento (32) está girando para o primeiro órgão rotativo (20a) através de uma transmissão flexível (40).
