DISPOSITIVO DE CONEXÃO PARA CONECTAR UMA HASTE A UM ELEMENTO DE CONTROLE E SISTEMA DE CONTROLE

Classificação IPC

Prioridades unionistas

Resumo técnico

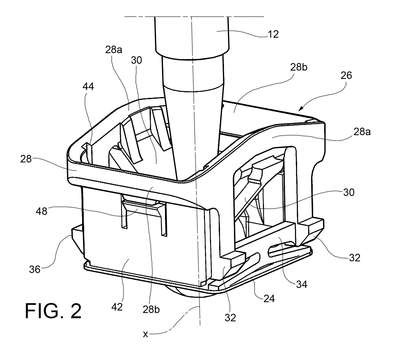

DISPOSITIVO DE CONEXÃO PARA CONECTAR UMA HASTE AUM ELEMENTO DE CONTROLE, TAL COMO UM PEDAL DECONTROLE DE UM VEÍCULO O dispositivo de conexão (14) compreende: uma estrutura de gaiola (18) integral com o elemento de controle (10), a estrutura de gaiola (18) apresentando um engate de esfera (22) adaptado para receber ao menos parcialmente uma cabeça esférica (20) da haste (12); um elemento de fixação (26) montado de modo removível na estrutura de gaiola (18), o elemento de fixação (26) sendo dotado dos primeiros meios de travamento (30) para reter a cabeça esférica (20) no elemento de fixação (26) e com os segundos meios de travamento (32, 36) para reter o elemento de fixação (26) na estrutura de gaiola (18); e os terceiros meios de travamento (42) para reter os segundos meios de travamento (32, 36) de tal modo a prevenir o desengate do elemento de fixação (26) a partir da estrutura de gaiola (18). Os segundos meios de travamento (32, 36) incluem um par de primeiras lingüetas (32) elasticamente deformáveis fornecidas em um primeiro lado (28a) do elemento de fixação (26) e um par de segundas lingüetas (36) elasticamente deformáveis fornecidas em um segundo lado (28a) do elemento de fixação (26) oposto ao primeiro. Os terceiros meios de travamento (42) incluem um par de inserções de travamento (42) que são feitas como peças separadas em relação à cabeça esférica (20) e são deslizáveis em relação ao elemento de fixação (26), em lados opostos da cabeça esférica (20), até uma posição de operação em que cada inserção de travamento (42) é recebida dentro do elemento de fixação (26) para travar uma respectiva primeira lingüeta (32) e uma respectiva segunda lingüeta (36), evitando assim o desengate da primeira e segundas lingüetas (32, 36) e, portanto, do elemento de fixação (26), a partir da estrutura de gaiola (18).
