MÉTODO PARA FABRICAR UMA CAIXA DE ASA COM MULTI-VIGAMENTO, FEITA DE MATERIAL COMPÓSITO E TENDO PAINÉIS REFORÇADOS INTEGRADOS

Classificação IPC

Prioridades unionistas

Resumo técnico

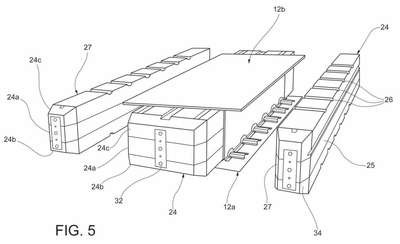

É descrito um método para fabricar uma caixa de asa (10) para aeronaves, compreendendo as etapas de:a1) Colocar, em uma superfície de cura (22), um primeiro painel (12a), feito de um material compósito, compreendendo um revestimento (16) tendo um primeiro lado (16'), e uma pluralidade de longarinas de reforço (18) que se estendem paralelamente a uma direção longitudinal (x);b) Colocar alternadamente, no referido primeiro lado (16') do primeiro painel (12a) ao longo da direção transversal (y), uma viga (14), feita de material compósito não polimerizado - cada viga (14) compreendendo uma placa (15), um primeiro par de flanges (15a) e um segundo par de flanges (15b) dispostos em extremidades opostas da citada placa (15) - colocando-se o primeiro par de flanges (15a) no dito primeiro lado (16') do primeiro painel (12a), e uma ferramenta (24) - cada ferramenta (24) compreendendo uma parte central (24a), uma parte inferior (24b) e uma parte superior (24c), com a parte central (24a) de cada ferramenta (24) estando interposta entre a mencionada parte inferior (24b) e a referida parte superior (24c) e podendo ser extraída em uma direção transversal (y) - entre cada par de vigas consecutivas (14), em contato com ambas;c) Colocar um segundo painel (12b) feito de um material compósito, compreendendo um revestimento (16), tendo um primeiro lado (16'), e uma pluralidade de longarinas de reforço (18) que se estendem ao longo de uma direção longitudinal (x), colocando-se o mencionado segundo painel (12b) em contato com o segundo par de flanges (15b) de cada viga (14); d) Puxar a parte central (24a) de cada ferramenta (24) ao longo da direção transversal (y), e subsequentemente remover a parte superior (24c) e a parte inferior (24b) de cada ferramenta (24); ee) Submeter o primeiro painel (12a), o segundo painel (12b) e cada viga (14) a um processo de cura em autoclave com bolsa de vácuo, de acordo com um ciclo específico de pressão e temperatura, para curar os componentes não polimerizados.
